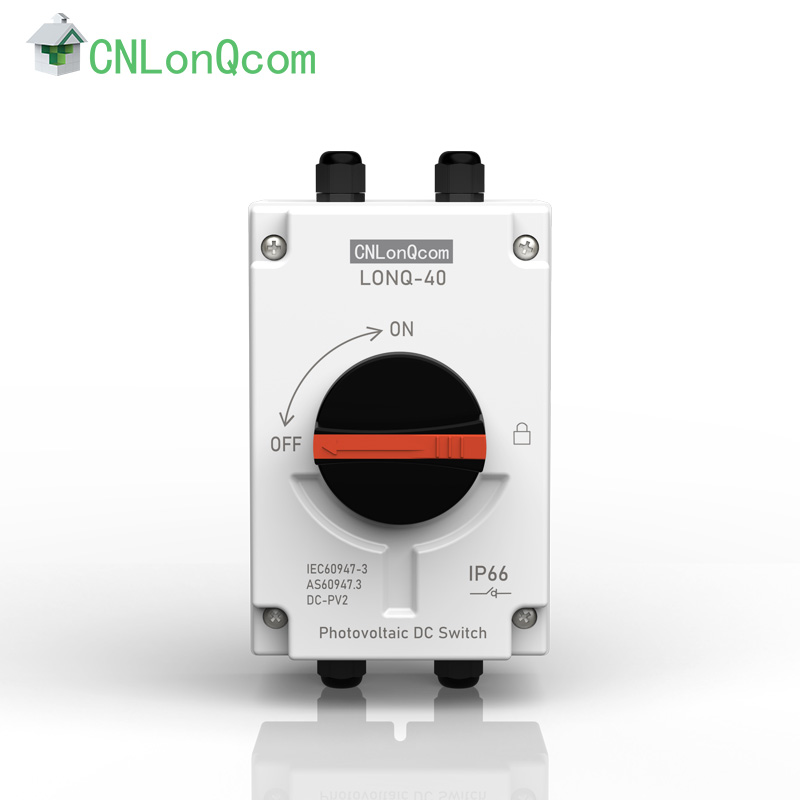

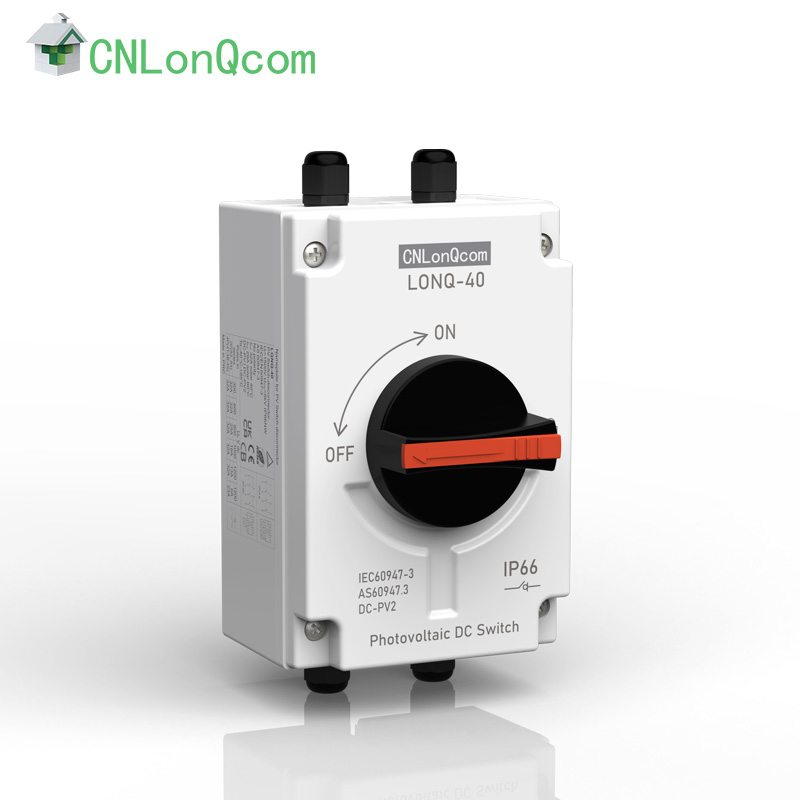

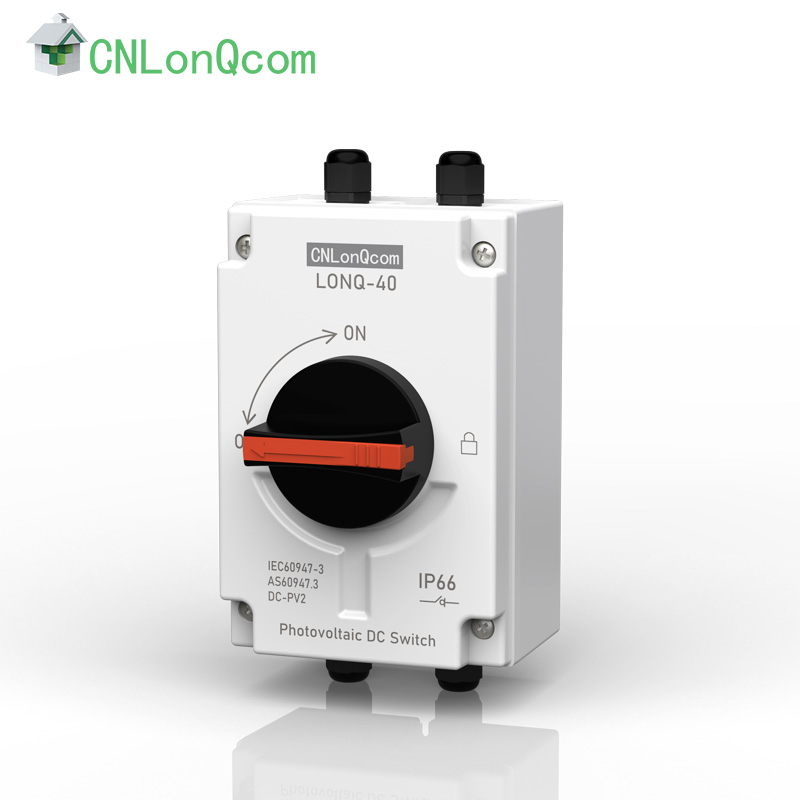

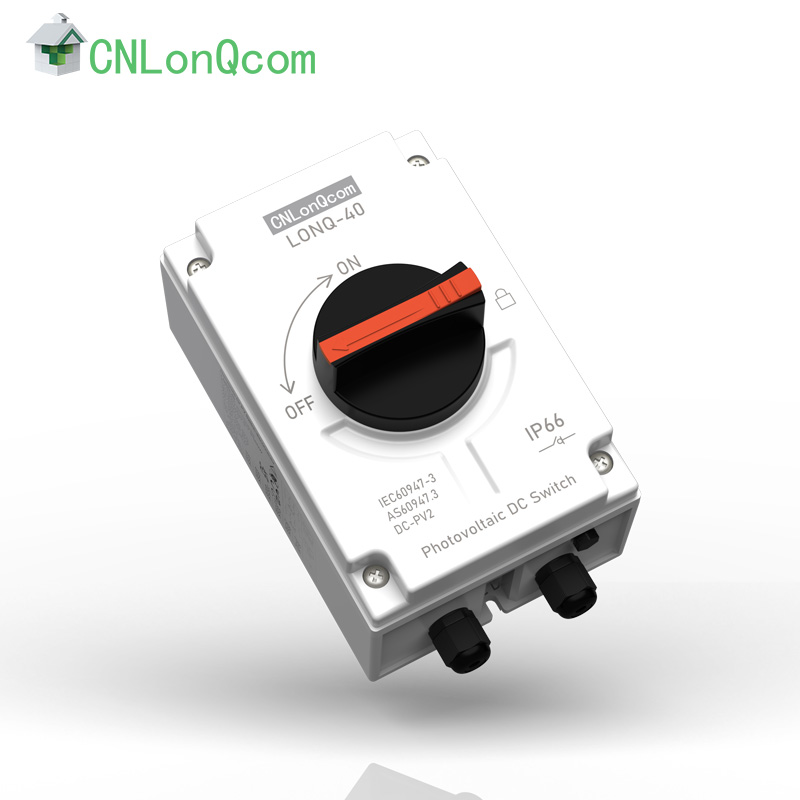

● CNLonQcom est unfabricantspécialisée dans la production deInterrupteur-sectionneur PV 1500V 32A avec M12, conçu pour les systèmes photovoltaïques résidentiels ou commerciaux allant de 1 kW à 20 kW. Ces interrupteurs sont destinés à être installés entre des panneaux solaires et des contrôleurs de charge, des panneaux solaires et des onduleurs, ou entre les panneaux solaires eux-mêmes.
● Dotés d'interrupteurs-sectionneurs PV pré-câblés avec connecteurs solaires, nos produits permettent des installations plus rapides et plus sûres. Avec la capacité de déconnecter des charges jusqu'à 8 fois le courant nominal, ils constituent un choix idéal pour toute occasion nécessitant une isolation électrique telle que la réparation, la maintenance, l'inspection et l'installation.
● De plus, nos interrupteurs-sectionneurs PV jusqu'à 1500V 32A sont livrés avec unIP66 étancheboîtier, offrant des niveaux de protection exceptionnels, fabriqué à partir de matériaux plastiques de haute qualité, résistant aux UV et offrant des options pour 2 à 4 pôles adaptés aux boîtes de distribution. De conception compacte et adaptés à une utilisation en extérieur, ils protègent vos interrupteurs d'isolement de la pluie, de la poussière et d'autres éléments météorologiques.
● La compatibilité de nos interrupteurs-sectionneurs PV avec les connecteurs solaires les rend adaptés aux systèmes d'énergie solaire dans les camping-cars, les navires et les systèmes solaires hors réseau/sur réseau, spécifiquement conçus pour les systèmes solaires domestiques et les systèmes solaires commerciaux. Il offre une protection complète avec un interrupteur d'isolement indépendant et fermé et un cadenas qui garantit qu'il reste verrouillé en position OFF et inviolable.
Tableau des paramètres du produit
Paramètres principaux |
unité |
LONQ-40 |
Tension d'isolement nominale |
Interface utilisateur |
V
|
1500
|
Courant thermique nominal |
je |
A
|
32
|
Tension nominale de tenue aux chocs |
Ump |
V
|
8000
|
Capacité nominale de fermeture de court-circuit |
lcw |
A
|
1000
|
Sections maximales des câbles (y compris cavalier) |
|
|
Solide ou standard |
mm2 |
2,5-6 |
Flexible |
mm2 |
2,5-6 |
Flexible (+ extrémité de câble multiconducteur) |
mm2 |
2,5-6 |
Couple |
|
|
Couple de serrage des vis des bornes M4. |
Nm |
1,2-1,8 |
Couple de serrage des vis de montage de la coque |
Nm |
1,5-2,0 |
Serrage des vis du bouton de couple |
Nm |
0,5-0,7 |
Activer ou désactiver le couple |
Nm |
0,9-1,3 |
Le couple de câblage sur la base |
Nm |
1.1-1.4 |
Paramètres généraux |
|
|
Positions des boutons |
|
OFF à 9 heures ,ON à 12 heures |
Durée de vie mécanique |
|
10000
|
Nombre de pôles CC |
|
2 ou 4 |
Température de fonctionnement |
|
-40 à +85 |
Température de stockage |
|
-40 à +85 |
Degré de pollution |
℃
|
2
|
Catégorie de surtension |
℃
|
III |
Indice IP de l'arbre et du montage nul |
|
IP66 |
DIAGRAMME SCHÉMATIQUE
DESSIN ENSIONNEL DIM(MM)
DÉTAILS DU PRODUIT
SCHÉMA DE CÂBLAGE
Un savoir-faire élevé ET des normes élevées
-40 ℃ ~ + 85 ℃ Plage de température ambiante
Les tests sont conformes à AS 60947.3 : 2018, EN IEC 60947-3 : 2021 , Catégorie d'utilisation : DC-PV2 |
Pôle |
Nombre de chaînes |
Numéro d'article |
600V |
800V |
1000V |
1200V |
1500V |
PV2 |
PV2 |
PV2 |
PV2 |
PV2 |
|
|
|
32A |
32A |
25A |
13A |
6A |
2
|
1
|
LONQ-40-2 |
32A |
32A |
25A |
13A |
6A |
4
|
1
|
LONQ-40-4 |
32A |
32A |
32A |
32A |
23A |
4
|
1
|
LONQ-40-4S |
32A |
32A |
32A |
32A |
23A |
4
|
1
|
LONQ-40-4B |
32A |
32A |
32A |
32A |
23A |
4
|
1
|
LQNQ-40-4T |
Configuration de commutation
Taper
|
PEDSC100R/120R |
Contacts Schéma de câblage |
Exemple de changement |
2 pôles |
2
|
|
|
4 pôles |
4
|
|
|
4 pôles avec entrée et sortie sur le dessus |
4T |
|
|
4 pôles avec entrée et sortie en bas |
4B |
|
|
4 pôles avec entrée en haut Sortie en bas |
4S |
|
|
FAQ
Q1 : Quelles conditions de paiement l'usine CNLonQcom accepte-t-elle ?
A1 : Nous acceptons les cartes de crédit, les virements Western Union, PayPal ou les virements bancaires.
Q2 : L'interrupteur-sectionneur PV jusqu'à 1500 V 32 A peut-il être personnalisé chez CNLonQcom ?
A2 : CNLonQcom est un fabricant professionnel en Chine, spécialisé dans la production d'interrupteurs-sectionneurs PV jusqu'à 1 500 V 32 A. Nous accueillons les demandes OEM et ODM et pouvons fournir diverses solutions personnalisées pour répondre à vos besoins spécifiques.
Q3 : Combien de temps faut-il à l'usine pour livrer une fois que l'acheteur a passé une commande ?
A3 : Le cycle de production pour la livraison est déterminé en fonction de la quantité spécifique de produits commandés, allant généralement de 15 à 30 jours.
Q4 : Comment se déroule le contrôle qualité en usine ?
A4 : Nous sommes un fournisseur direct d'usine et tous les produits sont soumis à une inspection à 100 % avant l'expédition pour garantir le respect des normes de haute qualité.
