CNLonQcom est une usine en Chine spécialisée dans la fabrication de disjoncteurs DC. Ces disjoncteurs sont utilisés pour la protection et le contrôle des surintensités dans les systèmes de stockage de batteries solaires photovoltaïques et les circuits CC. Ils sont disponibles dans différents courants nominaux tels que 10A, 16A, 32A, 40A, 50A, 63A, 80A, 100A et 125A.

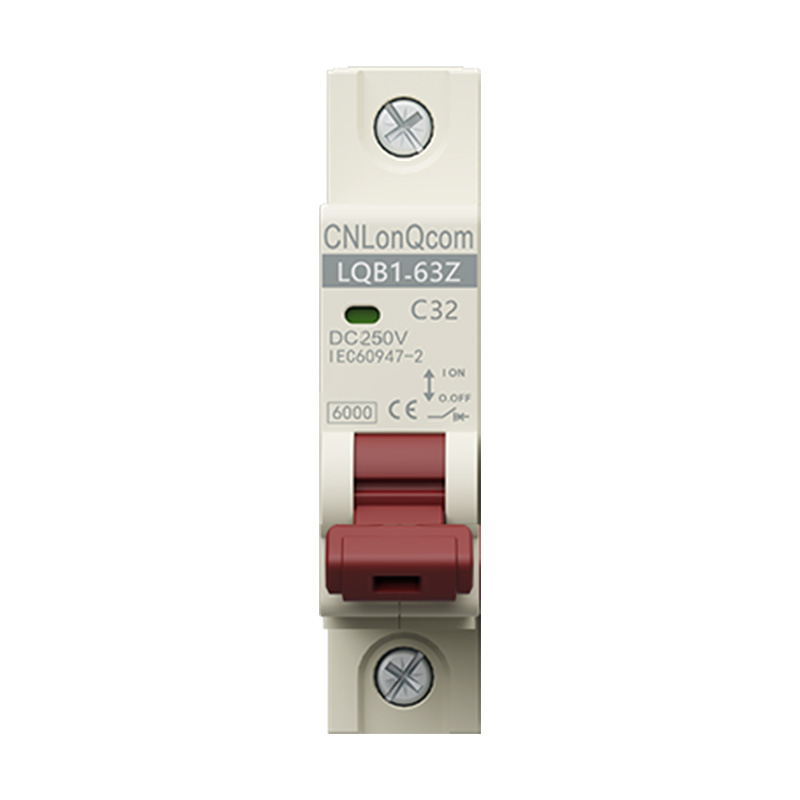

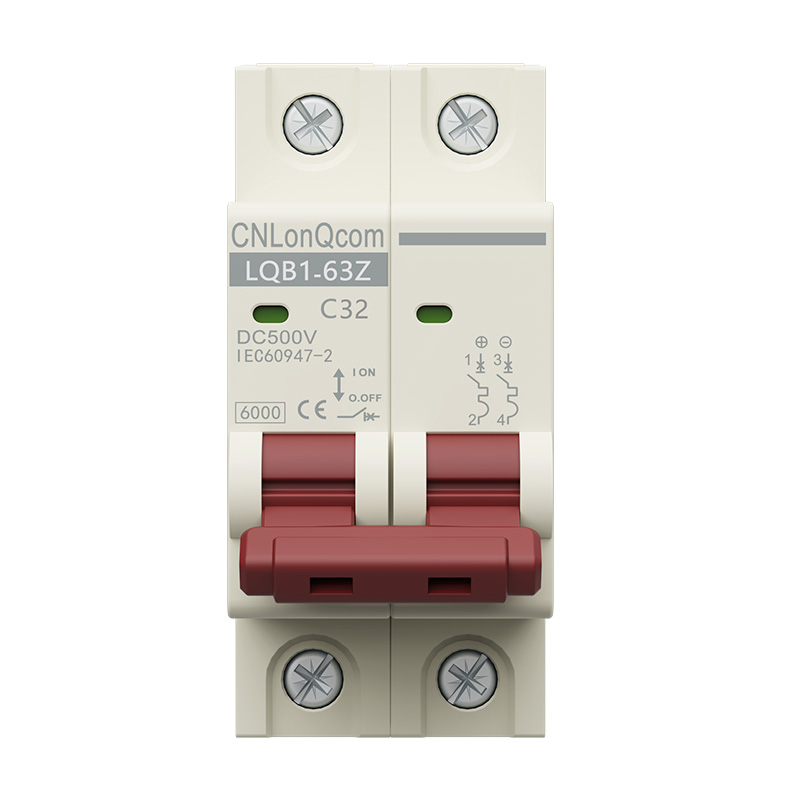

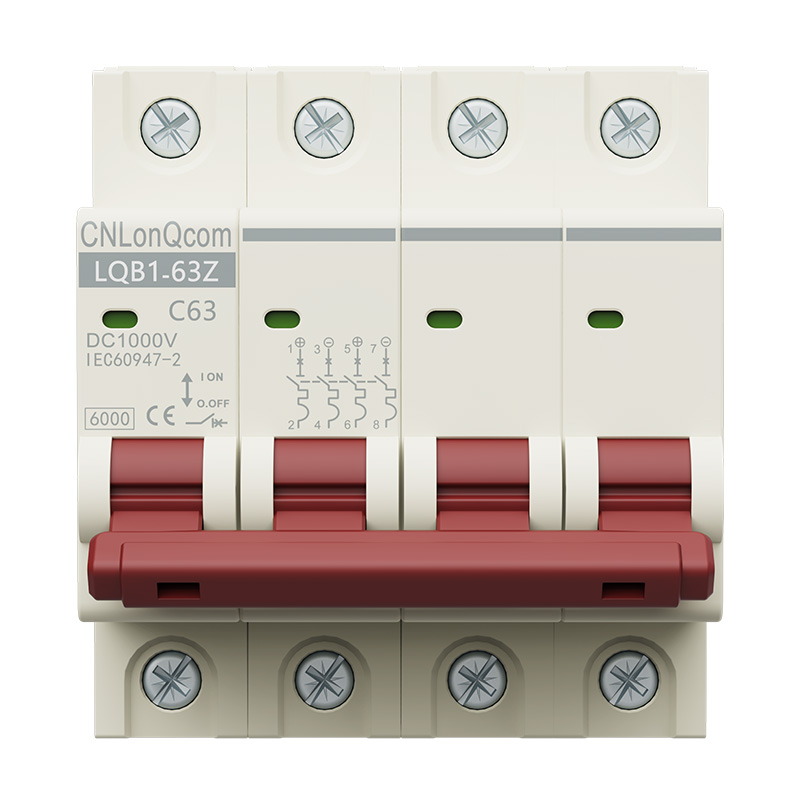

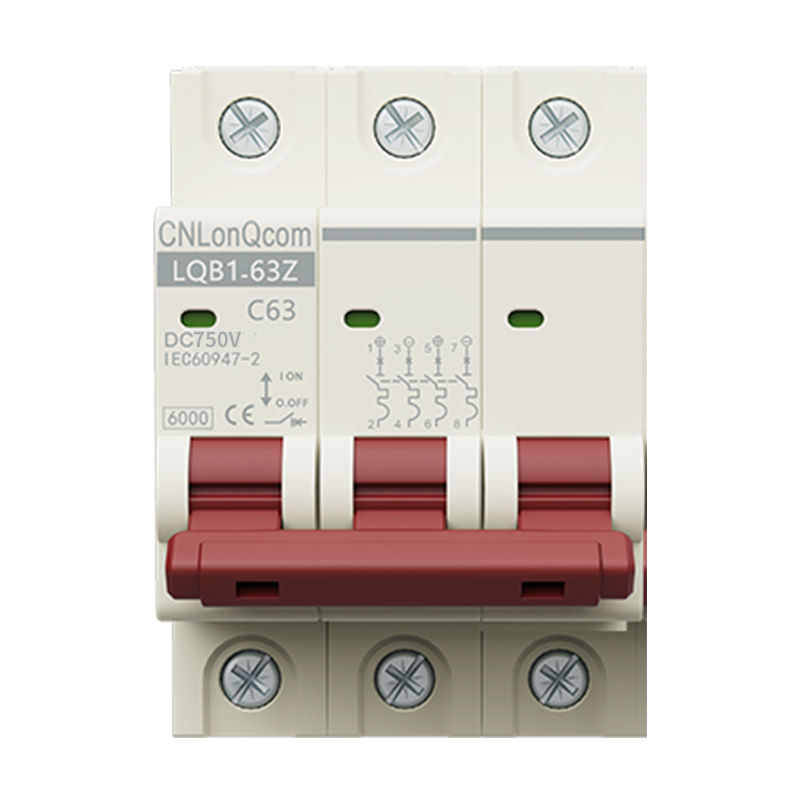

Disjoncteur série LQB1-63Z | LQB1-63Z | ||||
Courant nominal de degré de cadre (A) | 63 | ||||
|
Performances électriques | ||||
Ue tension de fonctionnement nominale (V CC) | 1Pï¼DC250V 2Pï¼DC550V 3Pï¼DC750V 4Pï¼DC1000V | ||||
Courant nominal en (A) | 6-10-16-20-25-32-40-50-63 | ||||
Tension d'isolation nominale Ui (V DC) | 800V | ||||
tension d'impact nominale Uimp (kV) | 4 | ||||
Pouvoir de coupure ultime lcu (kA) | 6 | 6 | 6 | 6 | |
Exécuter le pouvoir de coupure lcs (%lcu) | 75% | 75% | 75% | 75% | |
Type de courbe | C | ||||
Type de voyage | Thermique-magnétique | ||||
Mécanique | Valeur moyenne réelle | 20000 | |||
Valeur standard | 8500 | ||||
Électrique | Valeur moyenne réelle | 2500 | |||
Valeur standard | 1500 | ||||
|
Contrôle et signalisation | ||||
Déclencheur shunt (SHT) | Option | ||||
Déclencheur à minimum de tension (UNT) | |||||
Contact auxiliaire (AX) | |||||
Contact d'alarme (AL) | |||||
|
Connexion et installation | ||||
Capacité de câblage (mm2) | Dans ⤠32A,1~25mm2,1 ⥠40A,10~35mm2 | ||||
Température ambiante (â) | -90 | ||||
Altitude | ⤠2000 | ||||
Humidification relative | ⤠95% | ||||
Niveau de pollution | 3 | ||||
Environnement d'installation | Pas de choc ni de vibration évident | ||||
Catégorie d'installation | Classe ⢠|
||||
Installation | Rail normalisé DIN |
