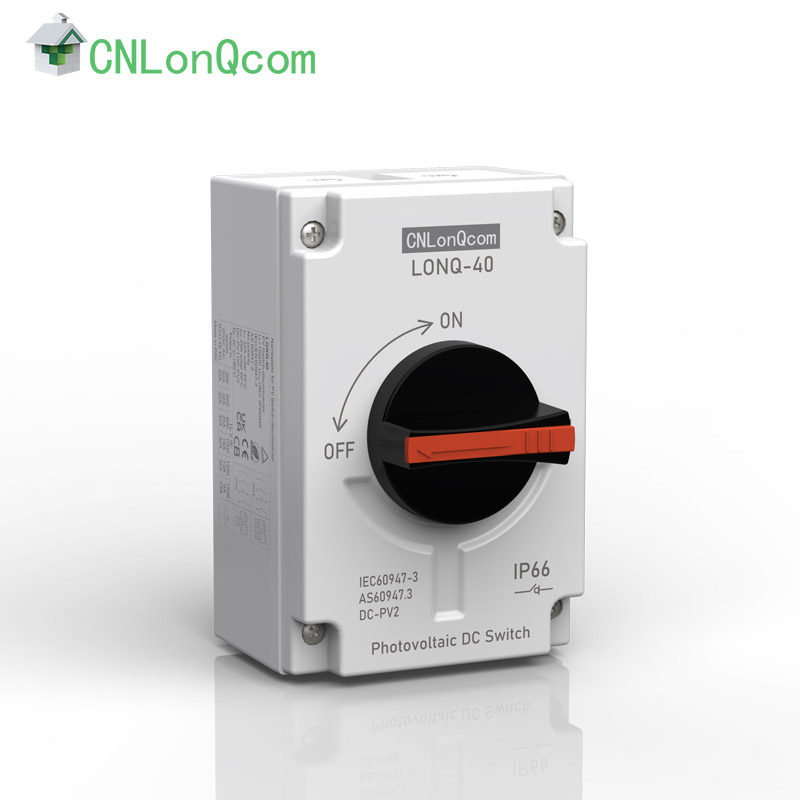

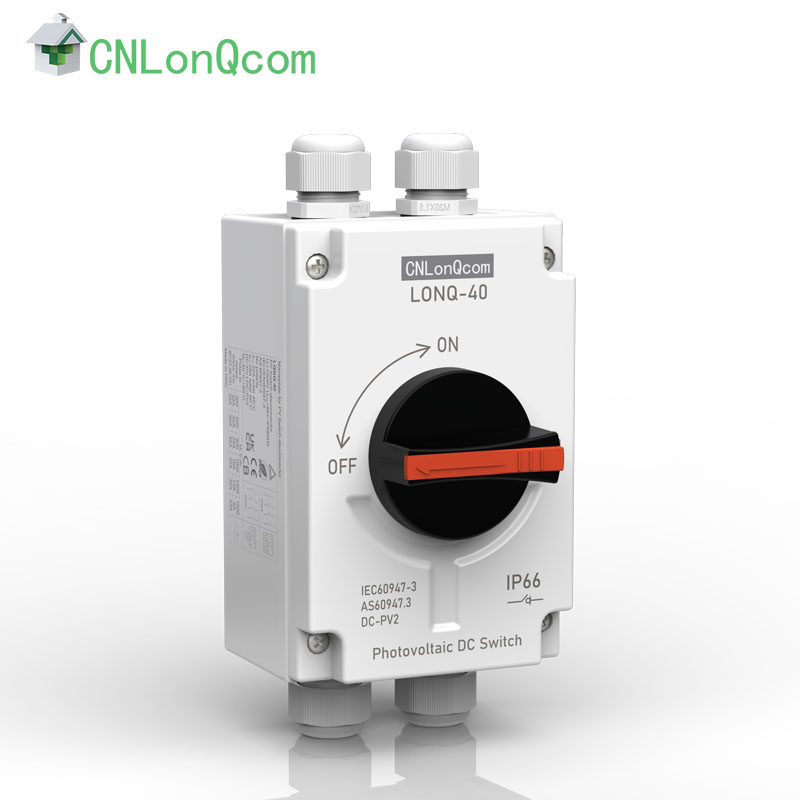

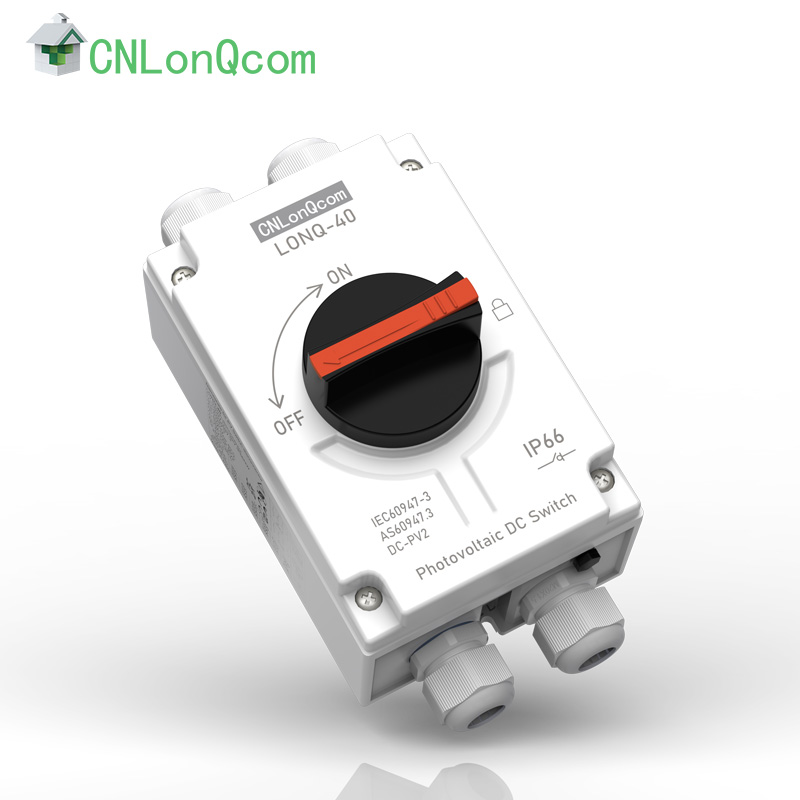

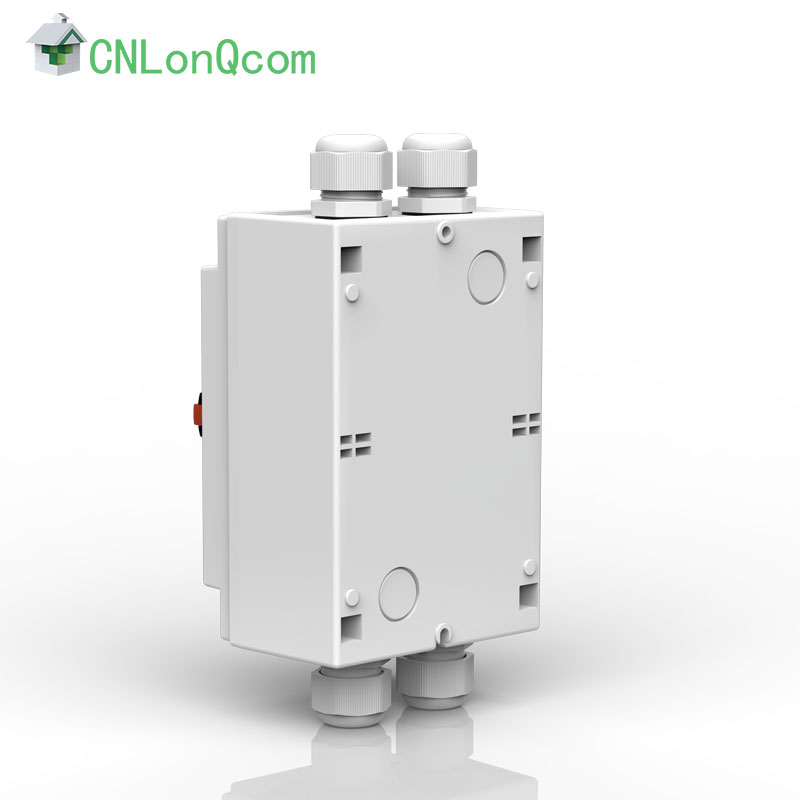

CNLonQcom est un fabricant et fournisseur professionnel d'interrupteur-sectionneur PV 1500V 32A avec M20 utilisé dans les systèmes de distribution d'énergie photovoltaïque.
Paramètres principaux | unité | LONQ-40 | |
Tension d'isolement nominale | Interface utilisateur | V | 1500 |
Courant thermique nominal | je | A | 32 |
Tension nominale de tenue aux chocs | Ump | V | 8000 |
Capacité nominale de fermeture de court-circuit | lcw | A | 1000 |
Sections maximales des câbles (y compris cavalier) |
|
|
|
Solide ou standard | mm2 | 2,5-6 | |
Flexible | mm2 | 2,5-6 | |
Flexible (+ extrémité de câble multiconducteur) | mm2 | 2,5-6 | |
Couple |
|
|
|
Couple de serrage des vis des bornes M4. | Nm | 1,2-1,8 | |
Couple de serrage des vis de montage de la coque | Nm | 1,5-2,0 | |
Serrage des vis du bouton de couple | Nm | 0,5-0,7 | |
Activer ou désactiver le couple | Nm | 0,9-1,3 | |
Le couple de câblage sur la base | Nm | 1.1-1.4 | |
Paramètres généraux |
|
|
|
Positions des boutons |
|
OFF à 9 heures ,ON à 12 heures | |
Durée de vie mécanique |
|
10000 | |
Nombre de pôles CC |
|
2 ou 4 | |
Température de fonctionnement |
|
-40 à +85 | |
Température de stockage |
|
-40 à +85 | |
Degré de pollution | ℃ | 2 | |
Catégorie de surtension | ℃ | III | |
Indice IP de l'arbre et du montage nul |
|
IP66 |
SCHÉMA DE CÂBLAGE
Petit volume
Matériau ignifuge
lp66
Short Renard Volant
Complet Accessoires
-40 ℃ ~ + 85 ℃ Plage de température ambiante
Conception non polaire
Les tests sont conformes à AS 60947.3 : 2018, EN IEC 60947-3 : 2021 , Catégorie d'utilisation : DC-PV2 | Pôle | Nombre de chaînes | Numéro d'article | ||||
600V | 800V | 1000V | 1200V | 1500V | |||
PV2 | PV2 | PV2 | PV2 | PV2 |
|
|
|
32A | 32A | 25A | 13A | 6A | 2 | 1 | LONQ-40-2 |
32A | 32A | 25A | 13A | 6A | 4 | 1 | LONQ-40-4 |
32A | 32A | 32A | 32A | 23A | 4 | 1 | LONQ-40-4S |
32A | 32A | 32A | 32A | 23A | 4 | 1 | LONQ-40-4B |
32A | 32A | 32A | 32A | 23A | 4 | 1 | LQNQ-40-4T |
Taper |
PEDSC100R/120R | Contacts Schéma de câblage | Exemple de changement |
2 pôles | 2 |
|
|
4 pôles | 4 |
|
|
4 pôles avec entrée et sortie sur le dessus | 4T |
|
|
4 pôles avec entrée et sortie en bas | 4B |
|
|
4 pôles avec entrée en haut Sortie en bas | 4S |
|
|
