Des produits > Boîte de combinaison > Boîte de combinaison en plastique DC > Boîte de combinaison PV 1 sur 1 OUT DC500V
Des produits

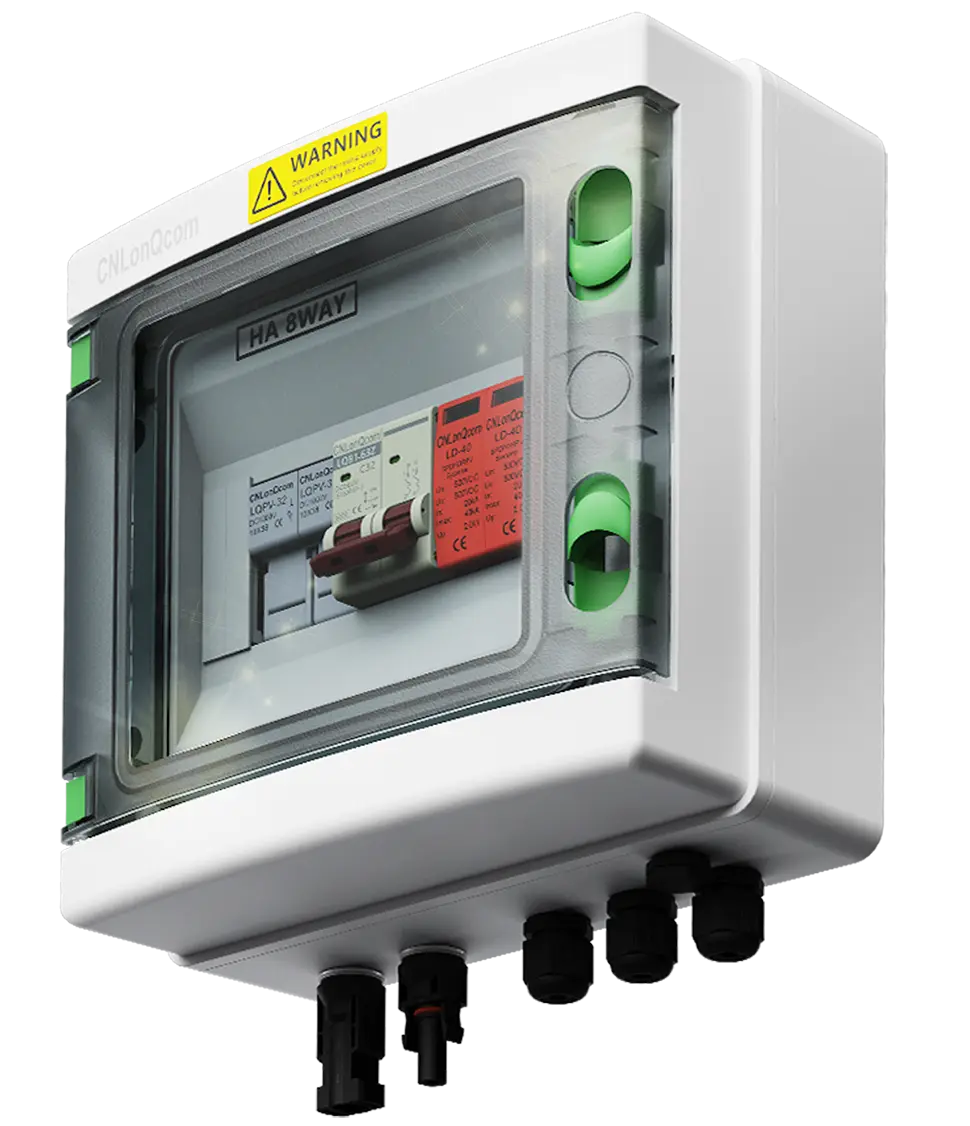

Boîte de combinaison PV 1 sur 1 OUT DC500V
CNLONQCOM IP65 PV Boîte de combinaison 1 en 1 Out DC500V / 600V / 800V avec disjoncteur et surtension Protection de foudre et fusible pour les systèmes DC à panneau solaire extérieur, RV, maisons, bateaux
● Tension nominale: DC500V600V / 800V
● Courant nominal: 6/10/16/20/25/32/40/50/63A
● String: 1in 1out
● Courant d'entrée maximal par chaîne: 6/10/15/20/25 / 30A
● Courant de sortie maximal par chaîne: 6/10/16/20/25/32/40/50/63/80/100/125A
● Connecteur: MC-4 ou PG
● Standard: IEC60269-6, IEC60947-2, IEC61643-1
● MATÉRIEL DE LOYAGE: PC + ABS
● Certificat: CE, IP65, ROHS, ISO9001
Modèle:LQX 1/1B.8H DC500V/600V/800V
envoyer une demande
Description du produit
| Données techniques | |||
| Modèle | LQX 1 / 1B.8H DC500V / 600V / 800V | ||
| Taper | MCB et SPD et fusible | ||
| Chaîne | 1 sur 1 | ||
| Tension nominale UE (V) | DC500 / 600/800 | ||
| Courant d'entrée maximum par chaîne (a) | 6/10/15/20/25/30 Facultatif | ||
| Courant de sortie maximum par chaîne (a) | 16/10/20/25/32/40/50/63/80/100/125 Facultatif | ||
| Certificat de qualité | CE 、 ISO9001 、 ROHS 、 IP65 、 TUV | ||
| standard | IEC60947-2 、 IEC61643-1 、 IEC60269-6 | ||
| Disjoncteur de circuit miniature (MCB) | Protecteur de surtension (SPD) | ||
| Courant nominal de diplôme en cadre (A) | 63/125 | Dans (8/20) US (KA) | 20 |
| Courant nominal en (a) | 16/10/20/25/32/40/50/63/80/100/125 Facultatif | IMAX (8/20) US (KA) | 40 |
| Tension nominale UE (V) | DC500 / 600/800 | Tension nominale UE (V) | DC500 / 600/800 |
| Tension d'isolation nominale UI (V) | Dc1000 | Niveau de protection de tension (KV) | 2.0 / 2.5 |
| Impulsion résistive de tension uimp (kv) | 4 | Poteaux | 2p |
| Capacité de rupture USI (KA) | 6 | Matériel de logement | Pennsylvanie |
| RunBreaking Capacity LCS (LCU) | 75% | Épaisseur de la puce (mm) | 6 |
| Type de courbe | C | FUSIBLE | |
| Poteaux | 2 | Courant nominal en (a) | 6/10/15/20/25/30 Facultatif |
| Mode de câblage | Pas de polarité, dépassez-vous et en bas ou en bas et en haut | Tension nominale UE (V) | Dc1000 |
| Matériel de logement | Pennsylvanie | Poteaux | 2p |
| Conducteur | Cuivre | Taille de fusible (mm) | 10 * 38 |
| Vie mécanique (maxtimes) | 20000 | Matériel de logement | Pennsylvanie |
| Vie électrique (maxtimes) | 6000 | Environnement | |
| Câble PV préinstallé | Température de fonctionnement | -25 ℃ à + 60 ℃ | |
| Diamètre du câble | 6,1 mm | Humidité | ≤95% |
| Tension maximale (v) | 1500 | Altitude | 2000m |
| Courant maximum (a) | 55 | Installation | Montage du mur |
| Logements | |||
| Matériel | PC + ABS | ||
| Niveau de protection | IP65 | ||
| Niveau de protection de l'impact | IK10 | ||
| Connecteur d'entrée ou de sortie | Connecteurs PG ou MC-4 | ||

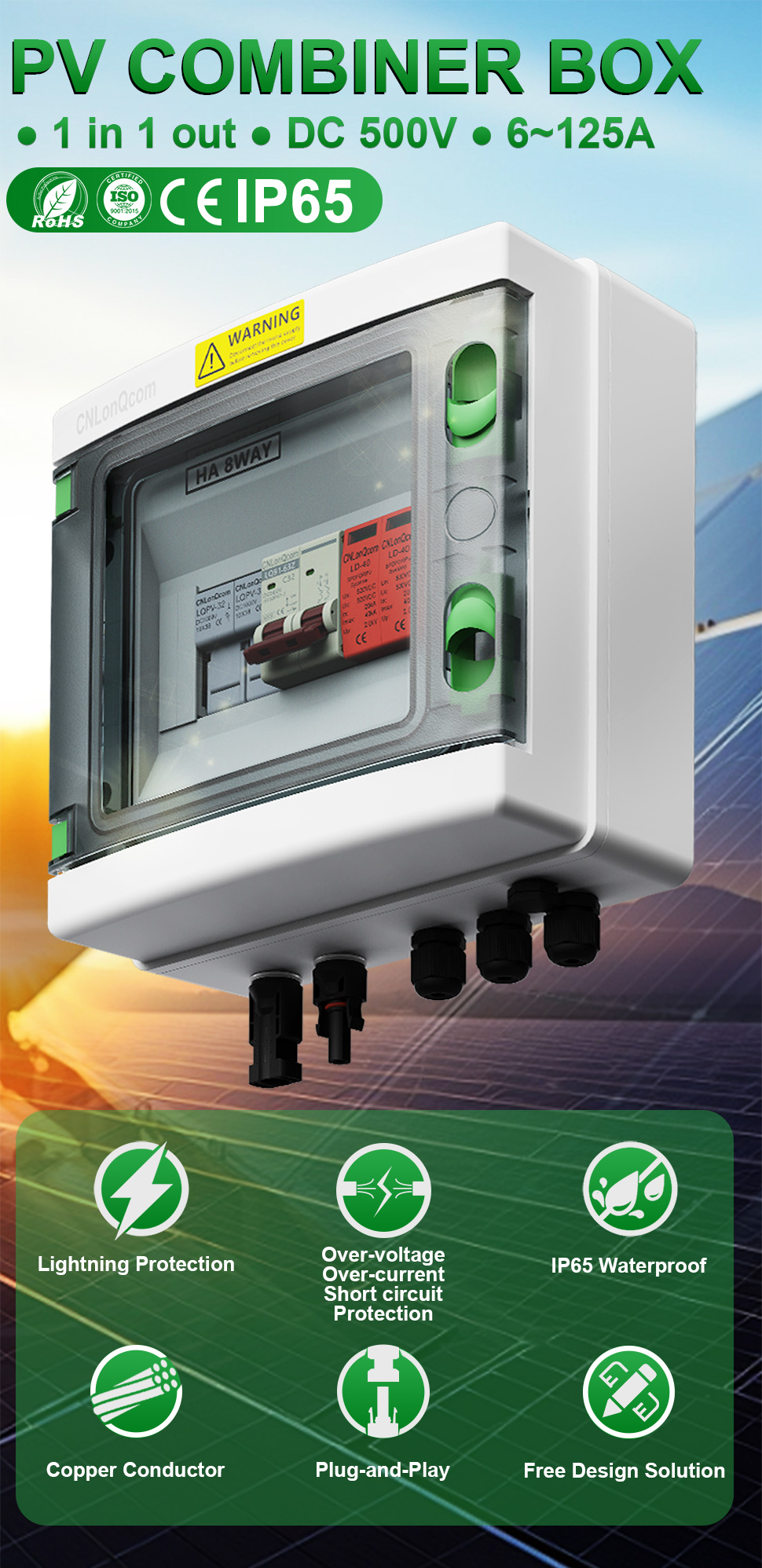

IP65
-

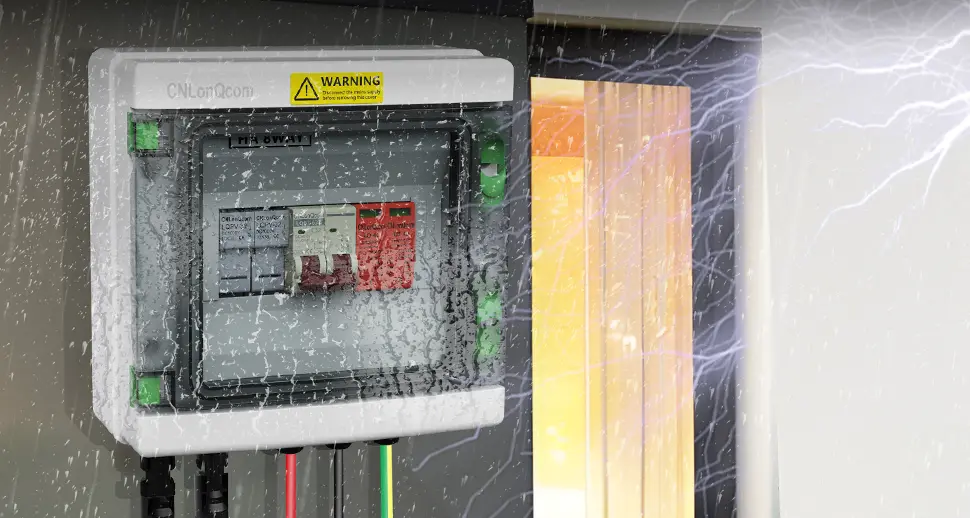

Protection contre la foudre
-
Surtension
Surextraire
Court-circuit
Protection -
IP65 imperméable
-
Cuivre
-
Plug-and-play
-
Solution de conception gratuite

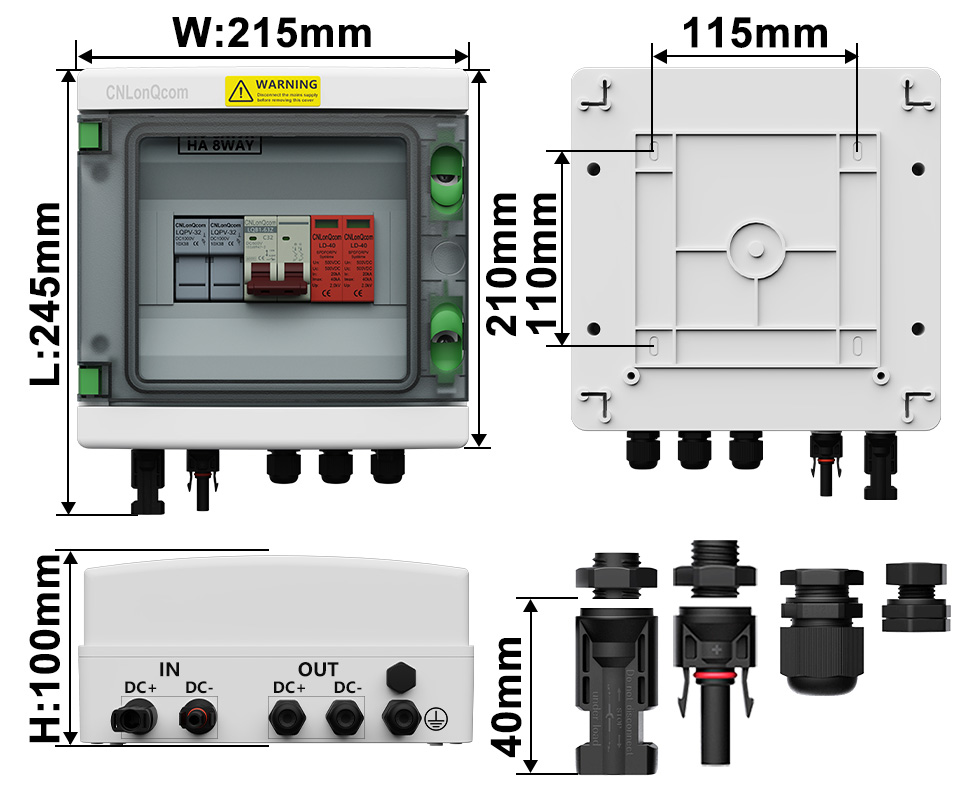

TAILLE
L * w * h: 245 * 215 * 100 (mm)

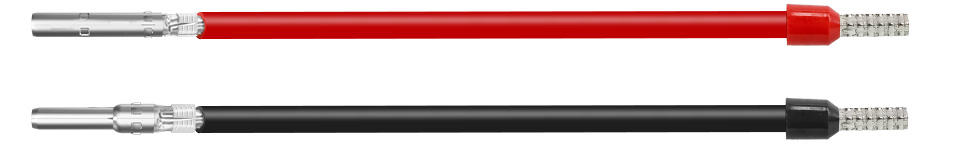

Processus de sertissage amélioré mécaniquement pour la tranquillité d'esprit
Conseil:
L'installation des connecteurs MC-4 aura des câbles préinstallés,
Les connecteurs PG n'ont pas
Câble connecté par défaut par défaut en fonction du diamètre de courant nominal
de 4 ~ 20 mm2changer ou en fonction des exigences du client

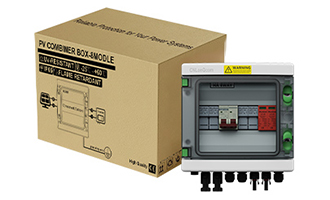

Emballage ferme
garantie remplacement des marchandises endommagées
1Produit dans la boîte intérieure
3 couches de papier kraft épaissi
2Boîte de sortie
EXTRUMEZ CONRUSTÉ 5-PLY
3Livraison
Expédition rapide
| Modèle | Cordes | Boîte intérieure (PCS / cm) |
Boîte de sortie (CM) |
Qté (PCS) |
G.W. (KGS) |
| Lonq-40.2-1 | 2in 1out | 1/26 * 10,8 * 12 | 57,5 * 27,5 * 49,5 | 20 | 21 |
Entièrement certifié
Fabricants de sources de marque de haute qualité et de prix bas
-
ISO:20224Q20298ROS
-
MCB:OP221014.wlnco77
-
SPD:OP221014.wlnc076
-
BOÎTE:ZRC2312055XY-LVD-C1
-
FUSIBLE:OP221014.wlnco75
-
Connecteur:SP1001GZ2204569
Conseil: contactez-nous pour plus de certificats

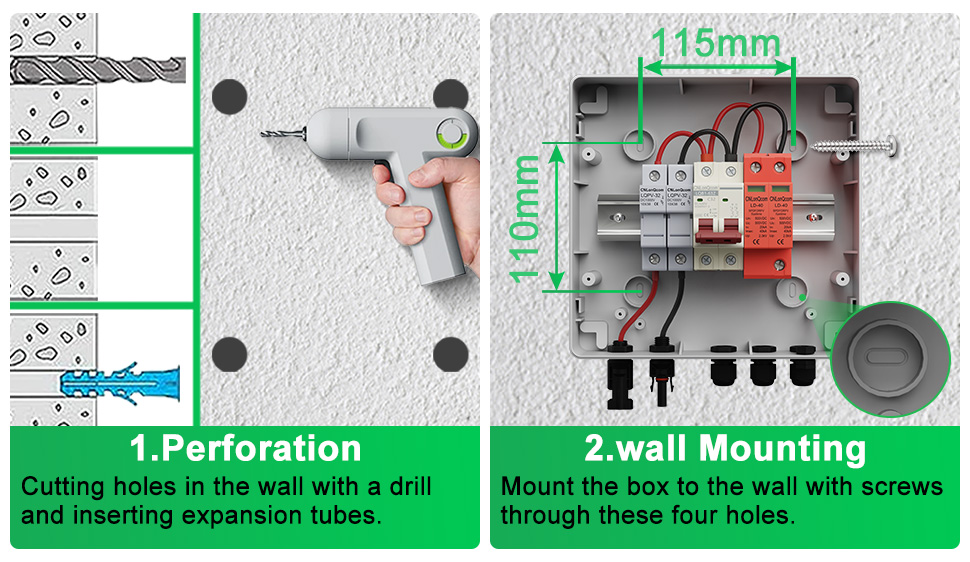

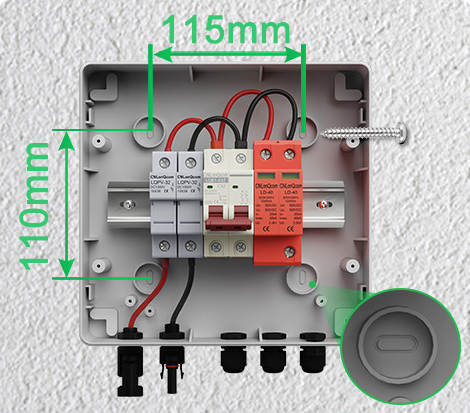

Installer l'ation et le câblage
Installation
-
1. perforation
Couper des trous dans le mur avec un foret et insérer des tubes d'extension.
-
2. Montage des parois
Montez la boîte sur le mur avec des vis à travers ces quatre trous.

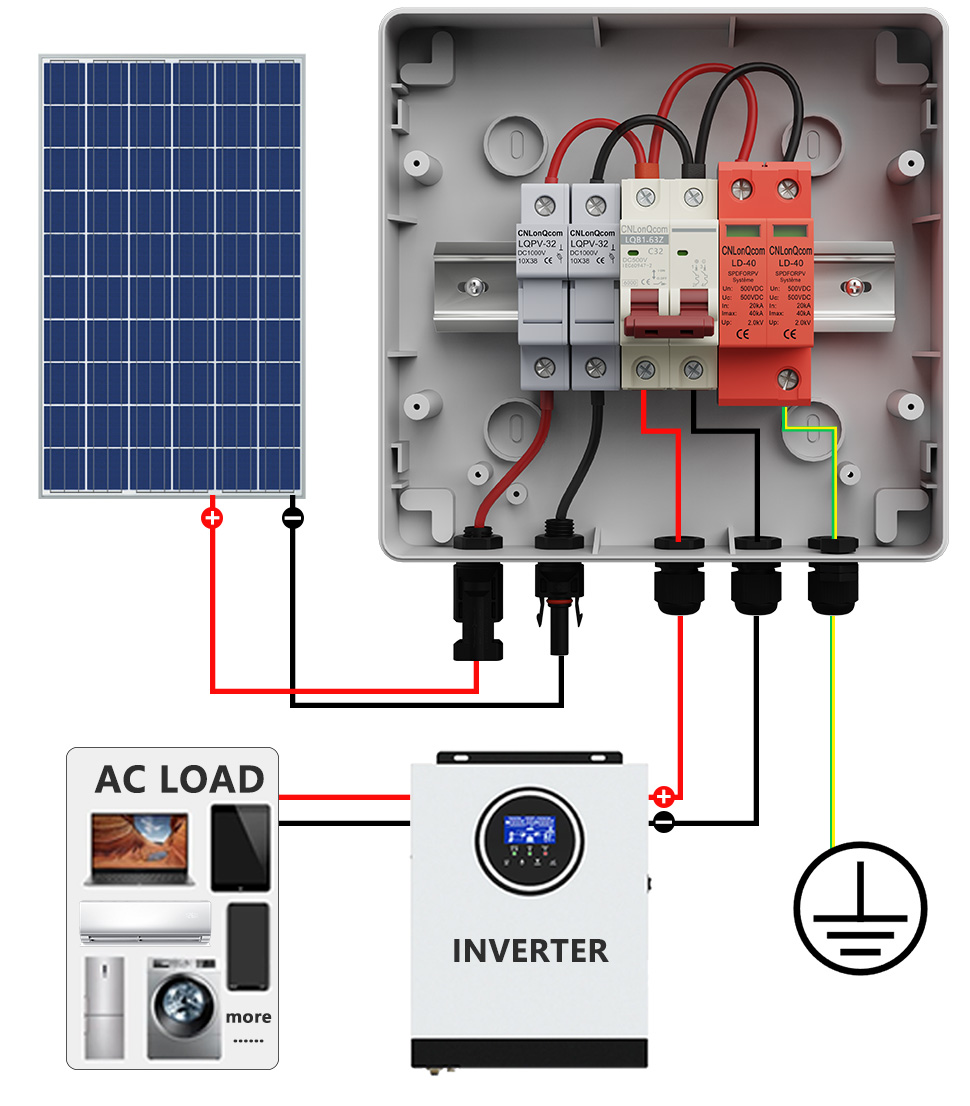

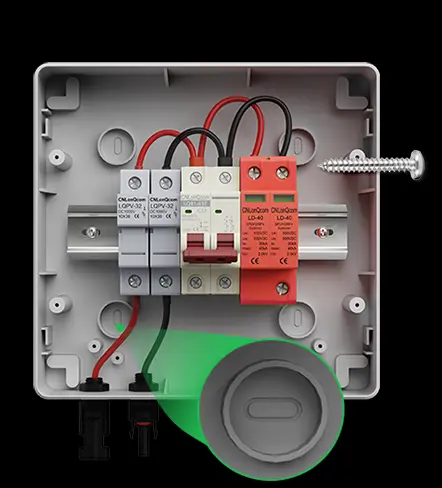

Câblage 1 sur 1

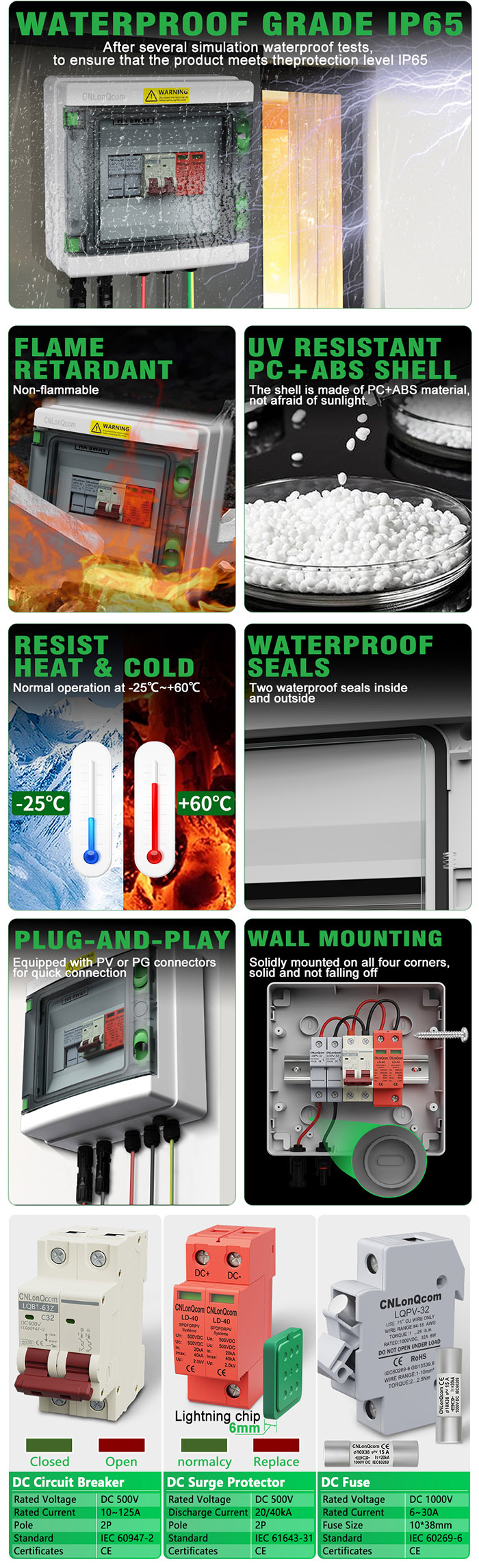

Détails du produit
Grade étanche IP65
Après plusieurs tests imperméables de simulation,
Pour s'assurer que le produit répond au niveau de protéction IP65
-

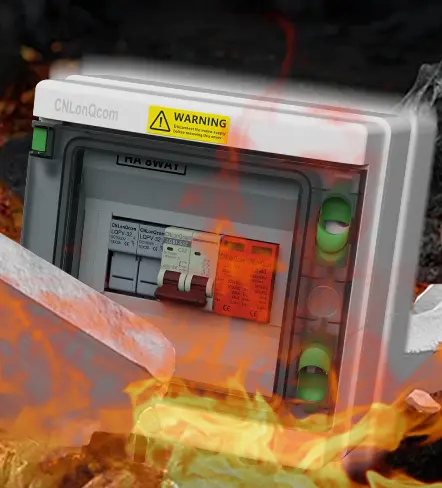

FLAMME
IssueIninflammable
-
Résistant aux UV
Shell PC + ABSLa coque est en matériau PC + ABS,
pas peur de la lumière du soleil. -
RÉSISTER
Chaleur et froidFonctionnement normal à -25 ° C ~ + 60 ° C
-
ÉTANCHE
SCELLÉSDeux joints imperméables à l'intérieur
et à l'extérieur -
Plug-and-play
Équipé de connecteurs PV ou PG
pour une connexion rapide -

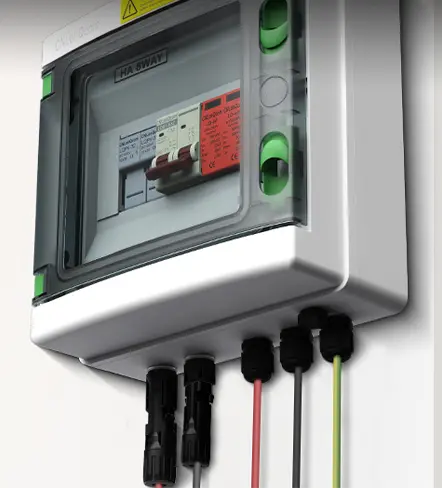

Montage du mur
Solidement monté aux quatre coins,
solide et ne pas tomber
-
Disjoncteur CC
Tension nominale DC 500V Courant nominal 10 ~ 125a Pôle 2p Standard IEC 60947-2 Certificats CE -
Protecteur de surtension DC
Tension nominale DC 500V Courant de décharge 20/40A Pôle 2p Standard IEC 61643-31 Certificats CE -
Fusible DC
Tension nominale DC 1000V Courant nominal 6-30A Fusible 10 * 38 mm Standard IEC 60269-6 Certificats CE

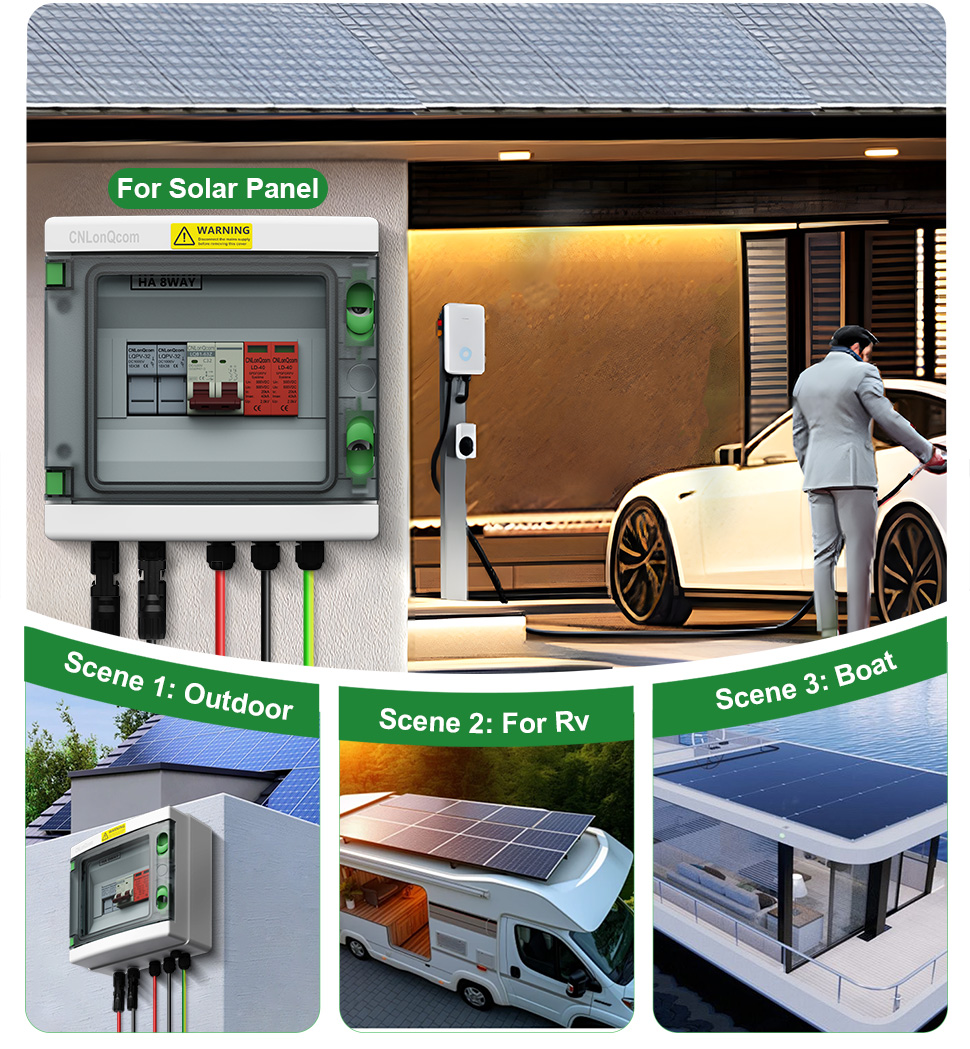

Scénario d'application 10
CNLONQCOM's HA Série en plastique PV combiner Box 1 sur 1 OUT DC500V dispose d'un boîtier imperméable PC + ABS avec construction scellée,Protection de surcharge, protection contre les courts-circuits, protection contre la surtension, poussière, hydratation et protection contre la foudre.
Les composants internes de la série de combinaison PV en plastique de série HA Box 1 sur 1 OUT DC500V / 600V / 800V sont2P MCB, 2P SPD et 2P FUSE, qui sont en coquille de pa.
Les modules SPD et les noyaux de fusible peuvent être rapidement remplacés sans retirer le couvercle lorsqu'il est endommagé.
Le combinateur PV en plastique PV de la série PV de CNLONQCOM Box 1 sur 1 OUT DC500V / 600V / 800V est principalement utilisé pour la protection des systèmes PV et sont souvent utilisés dans les systèmes hors réseau ou connectés au réseau. Tel quePanneaux photovoltaïques, RV, bateau, PV extérieur, ménage, etc..
Boîte de combinaison PV 1 sur 1 OUT DC500V / 600V / 800Vprotège efficacement les onduleurs et les panneaux solaires contre les dommages et les envois du feu.
