Boîte de combiner PV: le "Smart Power Manager" des systèmes solaires - un guide complet

I. Définition et fonction des boîtes de combinaison PV

Une boîte de combinaison PV (boîte de combinaison photovoltaïque) est un composant électrique critique dans les systèmes d'énergie solaire. Il est responsable de la collecte, de la protection et de la surveillance de la puissance CC générée par les chaînes PV et de la transmission à l'onduleur. Agissant comme le «centre de répartition de puissance» d'une centrale solaire, il assure une transmission électrique efficace et sûre.

Fonctions de base

Agrégation actuelle: connexion parallèle de plusieurs chaînes PV (par exemple, 12-24 chaînes) pour réduire l'encombrement du câble et optimiser la structure du système.

Protection du circuit: empêche les surcharges, les courts-circuits et les courants inversés, assurant un fonctionnement sûr.

Surveillance intelligente: détection en temps réel de la tension, du courant et de la puissance pour chaque chaîne, permettant un diagnostic de défaut rapide.

Pourquoi avez-vous besoin d'une boîte combiner?

✔ Améliore la fiabilité du système en empêchant les défaillances à cordes uniques de affecter la génération globale.

✔ Réduit les pertes de ligne et améliore l'efficacité de la transmission.

✔ Fournit des données de fonctionnement intelligentes, ce qui réduit les coûts de maintenance à long terme.

Ii Rôles de base des boîtes de combinaison PV

1. Agrégation de courant pour une transmission optimisée

Les modules PV sont généralement connectés dans les chaînes, et la boîte de combinaison fusionne plusieurs chaînes pour former une sortie de courant plus élevée.

Exemple: un système solaire de 10 kW peut être composé de 5 chaînes (2 kW chacun), que la boîte de combinaison combine avant d'envoyer de la puissance à l'onduleur.

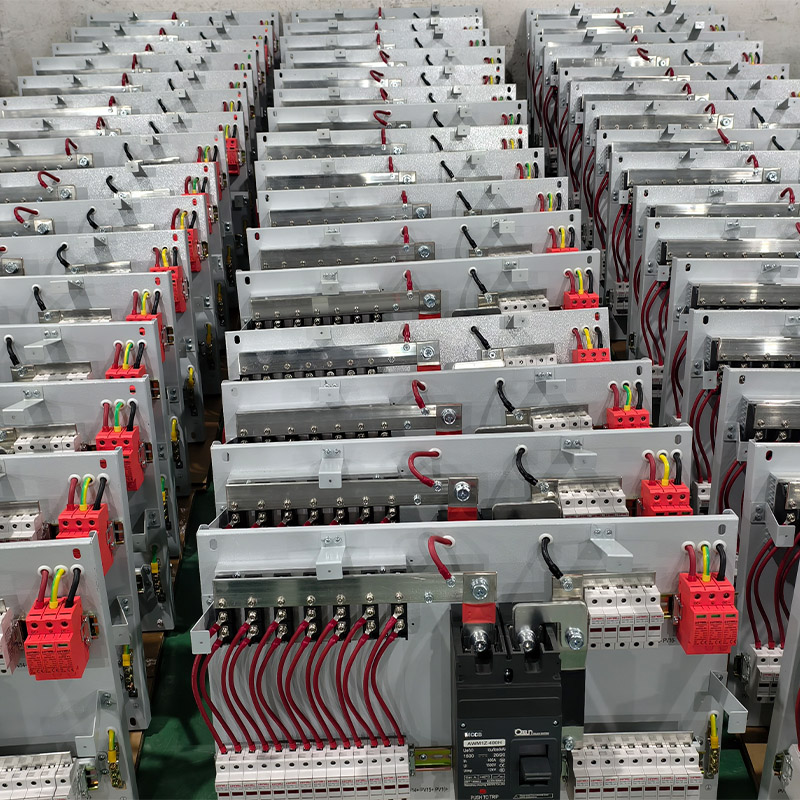

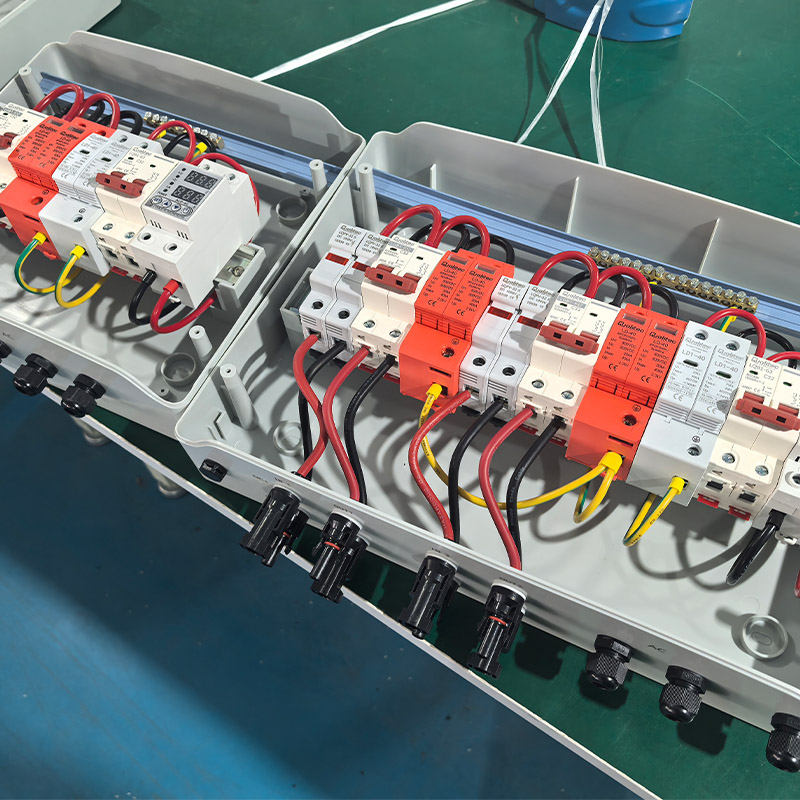

2. Protection de circuits multicouches

Fonction de fonction de protection

Le fusible DC / disjoncteur coupe le circuit pendant les surcharges ou les courts-circuits pour prévenir les risques d'incendie.

Le blocage de la diode empêche le flux de courant inversé (par exemple, lorsqu'une chaîne est ombrée).

Gardiens de protection contre la surtension contre les pointes de tension causées par des fluctuations de foudre ou de grille.

3. Surveillance et maintenance intelligentes

Advanced Combiner Boxes Feature Data Dogging, Suivi:

✅ Courant / tension par chaîne

✅ Pouvoir et efficacité du système total

✅ Alertes de faille (par exemple, chaînes anormales, fusibles déclenchés)

La surveillance à distance (4G / Wi-Fi) permet un dépannage rapide.

Iii. Protection contre la foudre dans les boîtes de combinaison PV

Étant donné que les systèmes PV sont exposés à l'extérieur, la protection contre la foudre est une fonction de conception critique!

1. Dispositif de protection des surtensions (SPD)

Fonction: absorbe les surtensions à haute tension des fluctuations de foudre ou de grille.

Installation: généralement placée aux bornes d'entrée / sortie CC.

2. Protection de mise à la terre

L'enceinte métallique doit être correctement mise à la terre pour dissiper en toute sécurité les courants de foudre.

Standard: résistance au sol <4Ω (<1Ω pour les plantes à grande échelle).

3. Conception d'isolement

Les bornes d'isolement de la foudre empêchent les surtensions à haute tension d'affecter les autres circuits.

⚠ Remarques importantes:

Dans les zones sujettes aux éclairs, choisissez des boîtes certifiées TUV / CE avec des cotes de protection élevées (par exemple, IP65).

Inspectez régulièrement les SPD (remplacez tous les ~ 2 ans).

Iv. Types de boîtes de combinaison PV et de guide de sélection

Les boîtes de combinaison sont classées par application:

1. Par nombre d'entrées

Tapez les fonctionnalités d'application

4-8 Entrée (petite) Structure simple sur le toit résidentiel, faible coût, faible coût

12-24 Entrée (standard) Installations commerciales / moyennes surveillance intelligente, protection contre la foudre robuste

24+ Entrée (grande) Fermes solaires à l'échelle des services publics Protection élevée (IP67), télécommande

2. Par fonctionnalité

Basique: fusibles + commutateurs (projets budgétaires)

Smart: journalisation des données, anti-réverse, récupération PID (utilisation commerciale premium)

Impressif d'explosion: pour les environnements dangereux (acier inoxydable + certifications)

3. Par style de montage

Mural: économique d'espace pour les toits

Plandre au sol: entretien plus facile pour les grandes plantes

V. Comment choisir la bonne boîte combiner?

1. Faire correspondre les canaux d'entrée

Résidentiel: 4-8 entrées

Commercial: 12-24 entrées

Échelle utilitaire: 24+ entrées (conception modulaire)

2. Vérifier la cote de protection

Extérieur: IP65 minimum (poussière / étanche)

Côte / industriel: boîtier en acier inoxydable

3. Prioriser les fonctionnalités intelligentes

Optez pour des modèles avec numérisation de courbe IV et surveillance à distance pour des diagnostics plus faciles.

4. Vérifier les certifications

International: TUV, CE, UL (Amérique du Nord)

Domestique: CQC, certification "Golden Sun"

Conclusion: le héros méconnu des systèmes solaires

Bien que souvent négligés, les boîtes de combinaison PV sont indispensables pour une production d'énergie solaire efficace et sûre. De l'agrégation actuelle à la protection contre la foudre, ils augmentent les performances du système à tous les niveaux.

Conseils de sélection:

🔹 PV résidentiel → 4-8 Modèles intelligents d'entrée (surveillance Wi-Fi)

🔹 Plantes commerciales → 12-24 entrée, protection élevée (IP65 + SPD)

🔹 à l'échelle utilitaire → modulaire, géré à distance

Améliorez votre système solaire aujourd'hui - Laissez la boîte de combinaison être votre "Smart Power Manager"! ☀️
