Analyse des différences et des avantages / inconvénients entre les disjoncteurs AC et les disjoncteurs CC

I. Différences clés entre les disjoncteurs AC et CC

1. Méthodes d'extinction d'arc

Circuits AC:

Le courant alternatif a plusieurs points de croisement zéro par seconde (par exemple, 50 Hz CA traverse zéro 100 fois par seconde), permettant aux arcs de s'éteindre naturellement.

Les types courants comprennent des disjoncteurs d'air, des disjoncteurs d'huile et des disjoncteurs SF6, qui tirent parti de la croisement zéro pour une interruption rapide de l'arc.

Circuits DC:

DC n'a pas de croisement zéro naturel, ce qui rend la suppression de l'arc plus difficile.

Les techniques courantes d'extinction d'arc comprennent:

Éruption magnétique (en utilisant des champs magnétiques pour étirer et refroidir l'arc)

Extinction à l'arc à base de gaz (par exemple SF6)

Commutation à semi-conducteurs (par exemple, des briseurs hybrides à base d'IGBT / MOSFET)

2. Conception structurelle

Circuits AC:

Structure relativement simple, moindre coût.

Utilisez généralement des contacts mécaniques + des chutes d'arc.

Circuits DC:

Nécessitent une suppression de l'arc plus forte, conduisant à des conceptions plus complexes (par exemple, des bobines magnétiques, des chutes d'arc spécialisées).

Les systèmes DC à haute tension (par exemple, les fermes solaires, la transmission HVDC) utilisent souvent des disjoncteurs hybrides (commutateurs mécaniques + commutateurs semi-conducteurs).

3. Évaluations de tension et capacité de rupture

Circuits AC:

Utilisé dans des applications à basse tension (par exemple, 220 V) en applications à haute tension (par exemple, grille 110kV).

Capacité de rupture mesurée en Ka (kiloamperes), par exemple, les briseurs de ménages généralement 6KA à 10KA.

Circuits DC:

Principalement pour les systèmes basse à moyenne tension (par exemple, 12V à 1500 V dans des applications solaires / EV).

La capacité de rupture est plus critique en raison de l'arc persistant, nécessitant des conceptions spécialisées.

4. Scénarios d'application

Type de disjoncteur applications typiques

Circuits AC Distribution résidentielle / industrielle, réseaux commerciaux

DC Circuit Breakers Systems Solar PV, Storage de batterie, charge EV, Transit ferroviaire (par exemple, puissance de métro)

Iii. Avantages et comparaison des inconvénients

1. Avantages des disjoncteurs AC

✅ Coût moindre: la construction plus simple réduit les dépenses de fabrication et d'entretien.

✅ Technologie mature: conceptions standardisées en raison de l'utilisation généralisée de la grille de CA.

✅ Extinction de l'arc plus facile: le croisement zéro naturel assure un fonctionnement fiable.

2. Inconvénients des disjoncteurs AC

❌ Ne peut pas être utilisé dans les circuits DC: peut ne pas interrompre les arcs CC, posant des risques d'incendie.

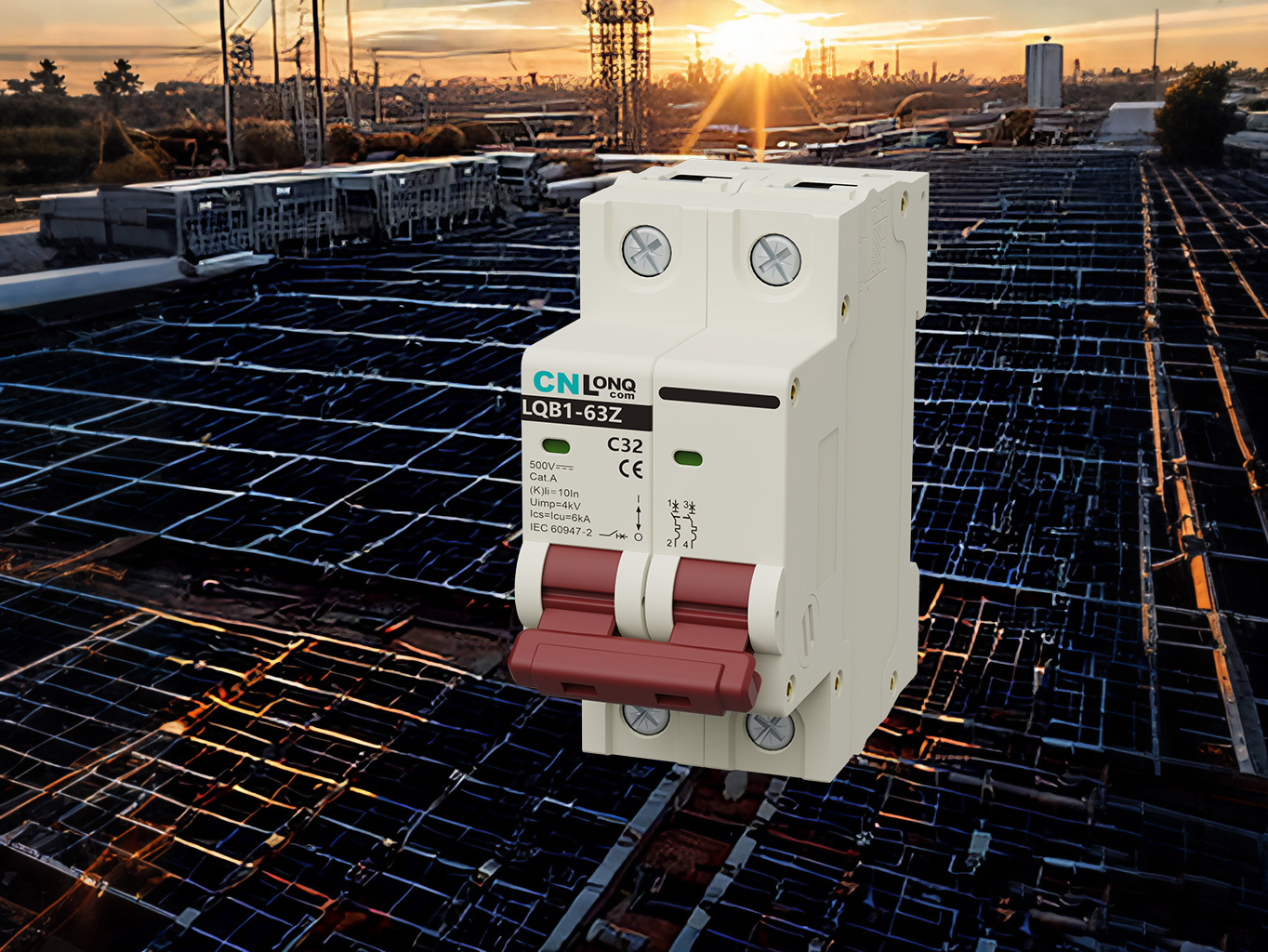

3. Avantages des disjoncteurs DC

✅ Conçu pour les systèmes CC: suppression efficace de l'arc pour un fonctionnement sûr.

✅ Essentiel pour les énergies renouvelables: critique en solaire, stockage et charge EV.

✅ Fiabilité élevée: les méthodes de trempage avancées assurent la protection.

4. Inconvénients des disjoncteurs DC

❌ Coût plus élevé: les conceptions complexes les rendent 2 à 5 fois plus chers que les disjoncteurs.

❌ Exigeant technologiquement: des disjoncteurs à courant élevé (par exemple, HVDC) nécessitent des matériaux avancés.

Iv. Comment choisir entre AC et DC Circuit Breakers?

Type actuel:

AC-AC (ménage / industriel) → Circuit Breaker

CC Power (solaire / batterie / eV) → DC Circuit Breaker

Capacité de rupture:

Les systèmes CC ont besoin de disjoncteurs plus élevés (par exemple, 1000V / 20A pour l'énergie solaire).

Certifications:

Breakers AC: Respectez la CEI 60898 (résidentiel) ou la CEI 60947 (industriel).

DC Breakers: Rencontrez les normes UL 489B ou IEC 60947-2.

V. Tendances futures

Breakers hybrides: combinaison de commutation mécanique et à l'état solide pour de meilleures performances CC.

Caractéristiques intelligentes: surveillance intégrée de la télécommande (par exemple, des briseurs PV intelligents).

Prise en charge de la tension plus élevée: progrès de la technologie des disjoncteurs HVDC pour les applications à l'échelle du réseau.

Conclusion

Les disjoncteurs AC et CC diffèrent considérablement en raison de la nature des courants qu'ils gèrent. Les briseurs de climatisation dominent les réseaux traditionnels en raison de leur rentabilité et de leur fiabilité, tandis que les disjoncteurs DC sont indispensables dans les systèmes d'énergie renouvelable malgré leur coût plus élevé. La sélection du type correct est cruciale pour assurer la sécurité électrique et la stabilité du système.
