La "porte de sécurité" dans les systèmes photovoltaïques: le rôle critique des commutateurs de déconnexion

Dans la «famille» des systèmes de production d'énergie photovoltaïque, il existe un tuteur silencieux - l'interrupteur de déconnexion. Bien que discret, ce composant est crucial pour assurer un fonctionnement en toute sécurité. Explorons l'importance de ce «gardien de sécurité» vital.

Débrancher l'interrupteur: La porte de sécurité des systèmes d'alimentation

Un interrupteur de déconnexion, comme son nom l'indique, est un dispositif de commutation utilisé pour isoler les circuits. Ses caractéristiques clés comprennent:

(1) points de rupture visibles

(2) Aucune capacité d'extinction d'arc (strictement interdite pour le fonctionnement de la charge)

(3) Fonction principale de la protection de l'isolement électrique

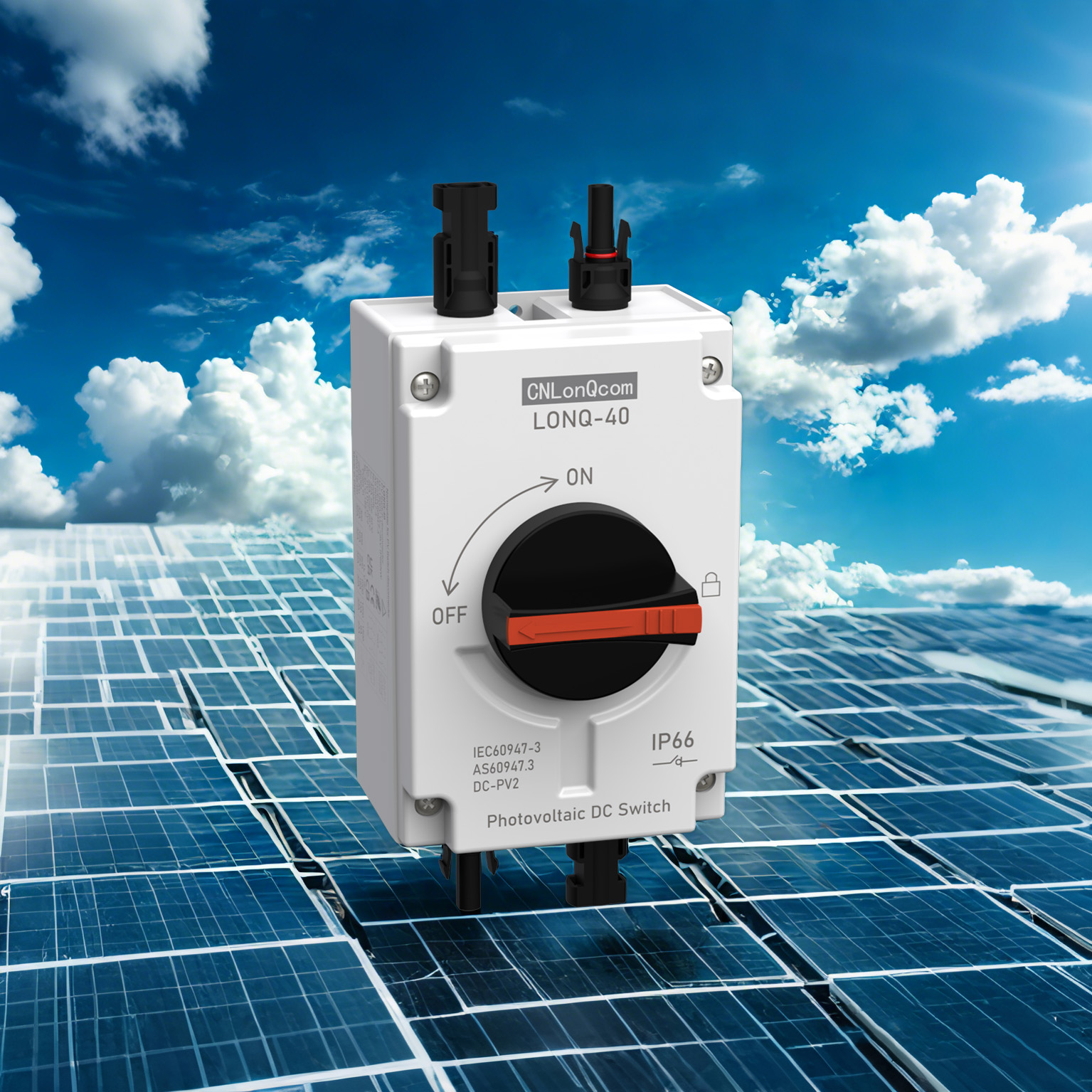

Caractéristiques spéciales des commutateurs de déconnexion PV

Les systèmes PV nécessitent des commutateurs de déconnexion spécialisés qui diffèrent considérablement des commutateurs conventionnels:

Conception spécifique à DC:

Les systèmes PV génèrent un courant direct, où les arcs CC sont plus difficiles à éteindre que les arcs AC, nécessitant des considérations de conception spéciales.

Notes de tension plus élevées:

Alors que les systèmes AC ménagers fonctionnent à 220 V, les systèmes PV peuvent atteindre 600 V ou même 1500 V.

Double protection:

Nécessite généralement une déconnexion simultanée des pôles positifs et négatifs pour assurer une isolation complète.

Résistance aux intempéries:

Comprend des enceintes imperméables IP67 pour résister à des environnements extérieurs durs, avec des matériaux PA qui résistent efficacement aux rayonnements UV, aux températures élevées et à l'humidité.

Quatre raisons essentielles pour installer des commutateurs de déconnexion dans les systèmes PV

(1) Exigence de maintenance de sécurité:

Les modules PV génèrent en continu de l'énergie lorsqu'ils sont exposés à la lumière, ce qui rend les commutateurs déconnectés essentiels pour l'isolement de puissance complet.

(2) Protection à l'arc DC:

Les commutateurs de déconnexion professionnels peuvent contrôler la durée de l'arc dans les 2 ms.

(3) Besoins de maintenance du système:

Les opérations de maintenance et d'expansion du système de l'onduleur nécessitent une isolation complète de puissance garantie.

(4) Mandat réglementaire:

Les normes internationales comme la CEI 60947-3 nécessitent explicitement l'installation.

Normes d'installation professionnelles

(1) Exigences de localisation d'installation:

Terminal d'entrée CC des onduleurs (obligatoire)

Terminal de sortie des boîtes combiner (recommandée)

À moins de ≤3 mètres d'onduleurs (exigence standard)

(2) Processus d'installation standardisé:

① Confirmer la puissance complète du système

② Sélectionnez des emplacements d'installation bien ventilés

③ Mettre en œuvre une installation verticale (inclinaison ≤5 °)

④ Utilisez des connecteurs MC4 spécifiques au PV

⑤ Serrer les bornes au couple spécifié (généralement 4-5N · m)

⑥ Installez les anneaux d'étanchéité à l'épreuve des poussières et imperméables

Considérations de l'opération de sécurité

(1) Normes de fonctionnement:

Doit utiliser des outils isolés

Portez des gants isolés 1000V pendant le fonctionnement

Débrancher le côté AC avant le côté CC

(2) Exigences de maintenance:

Tests de fonctionnement mécanique mensuel

Inspections des conditions de contact trimestrielles

Mesures annuelles de résistance aux contacts (<50mΩ)

(3) Critères de sélection:

Tension cote ≥1,25 × tension système

Évaluation actuelle ≥1,56 × ISC

Doit avoir la certification TUV / UL / VDE

Questions fréquemment posées

Q: Les commutateurs réguliers peuvent-ils être utilisés à la place?

R: Absolument pas! Les commutateurs conventionnels ne peuvent pas interrompre de manière fiable le courant CC et peuvent facilement provoquer des défauts d'arc.

Q: Les commutateurs de déconnexion ont-ils besoin d'un fonctionnement quotidien?

R: Non. Ils servent principalement de dispositifs de sauvegarde de sécurité et ne doivent être utilisés que lorsque cela est nécessaire.

Q: De combien de commutateurs de déconnexion un système a-t-il besoin?

R: Au minimum, un à l'entrée de l'onduleur; Les plus grands systèmes devraient les ajouter dans les boîtes de combinaison.

Conclusion

Les commutateurs de déconnexion PV fonctionnent comme les fusibles du ménage - peu visibles dans le fonctionnement quotidien, mais potentiellement économisant la vie et les biens dans les moments critiques. Trois éléments sont indispensables: produits de qualité, installation standardisée et inspections régulières. N'oubliez pas: dans les systèmes PV, la sécurité doit toujours passer en premier!

Pour ceux qui planifient des systèmes PV ou avec des problèmes de sécurité concernant les installations existantes, CNLONQCOM fournit une consultation d'experts pour équiper votre système de «portes de sécurité» fiables. La consommation d'électricité sûre commence par le choix du bon interrupteur de déconnexion!
