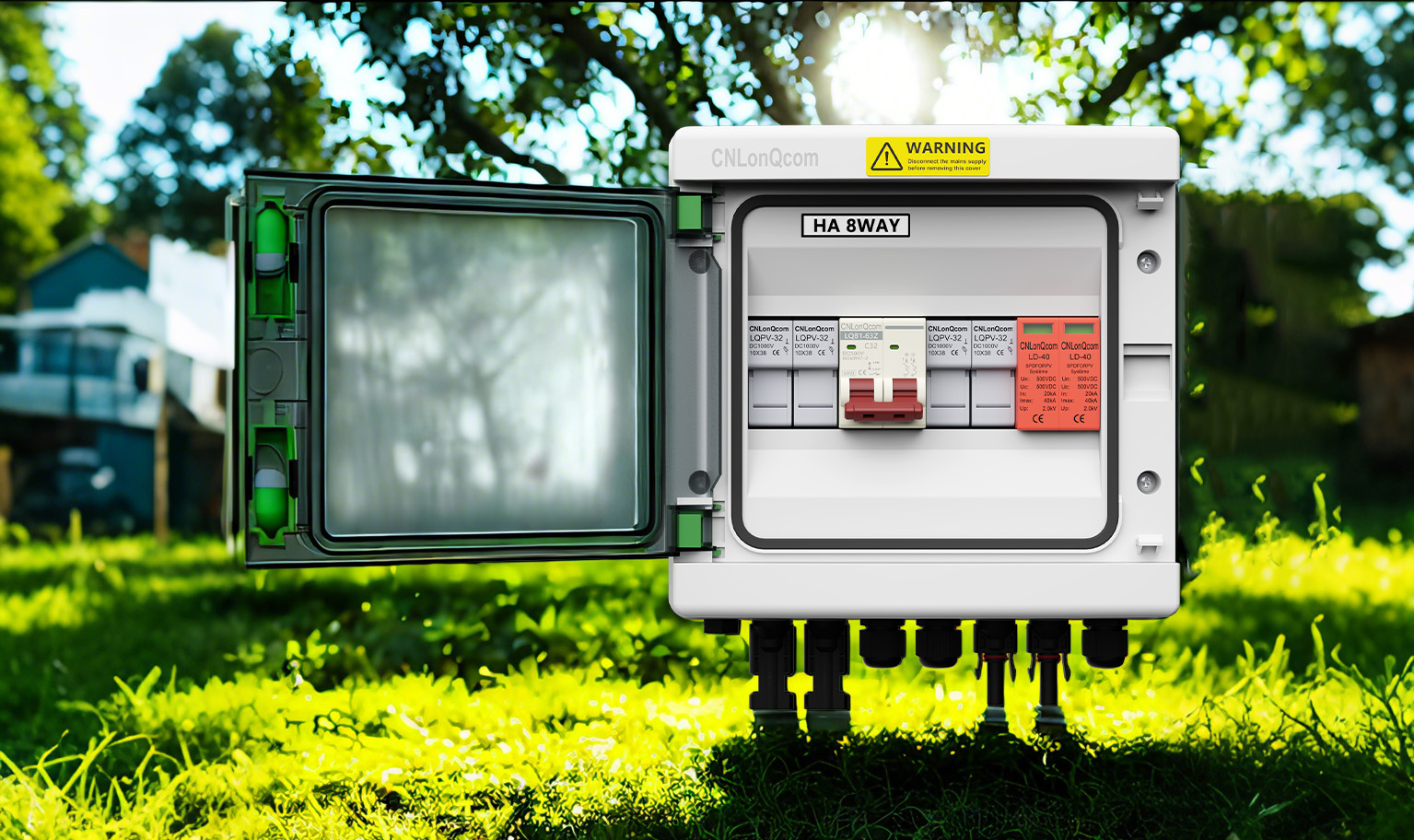

Boîte de combiner PV: le "Dispatcher de puissance" des systèmes solaires

La boîte de combinaison PV est l'un des composants clés d'un système solaire photovoltaïque. Il est principalement utilisé pour rassembler le courant à partir de plusieurs chaînes PV et la transmettre à travers un seul câble principal à l'onduleur. Il sert non seulement de «centre» pour la distribution de puissance, mais joue également un rôle crucial dans la protection de la sécurité du système.

1. Fonctions principales d'une boîte de combinaison PV

(1) Collection actuelle

Combine le courant à partir de plusieurs chaînes PV, réduisant le nombre de câbles et simplifiant la structure du système.

(2) Protection de surintensité

Utilise des fusibles (LQPV-32/LQPV-32X) ou des disjoncteurs (LQB1-63Z/12Z) pour éviter les dommages causés par des surintensités ou des circuits courts.

(3) Protection contre la foudre

Équipé de dispositifs de protection des surtensions intégrées (LD-40 2P/ 3p) pour éviter les dommages causés par la foudre.

(4) Fonction de surveillance

Surveille les paramètres tels que le courant et la tension en temps réel, aidant les utilisateurs à comprendre l'état opérationnel du système.

2. Composants principaux d'une boîte de combinaison PV

(1) FUSE (LQPV-32 / LQPV-32X) ou disjoncteurs (LQB1-63Z /12Z)

Utilisé pour une protection contre les surintensités, coupe automatiquement le circuit lorsque le courant dépasse la valeur nominale.

(2) les dispositifs de protection des surtensions (LD-40 2P / 3P)

Empêcher les dommages causés par les coups de foudre ou les surtensions de tension.

(3) diodes d'isolement (Mc4-diode)

Empêcher le flux de courant inversé, en protégeant les modules PV.

(4) les dispositifs de surveillance

Surveillez les paramètres tels que le courant, la tension et la puissance. Certaines boîtes de combinaison haut de gamme prennent également en charge la surveillance à distance.

3. Comment choisir une boîte de combinaison PV?

(1) Nombre d'entrées

Choisissez en fonction du nombre de chaînes PV, telles que 2 voies, 5 voies, etc.

(2) courant et tension nominales

Faites correspondre les exigences de courant et de tension du système.

(3) cote de protection

Choisissez un produit avec une note IP65 ou plus pour résister aux conditions extérieures comme le vent et la pluie.

4. Comment installer une boîte de combinaison PV

(1) Trouvez un emplacement bien ventilé et facilement accessible pour monter la boîte combiner.

(2) Connectez le fil de mise à la terre pour assurer la sécurité.

(3) Connectez les câbles de chaîne PV à la boîte de combinaison et reliez-les aux fusibles ou disjoncteurs.

(4) Connectez le câble principal à l'onduleur.

(5) Vérifiez toutes les connexions et testez le fonctionnement du système.

5. Entretien régulier pour la boîte de combinaison

(1) Vérifiez si les fusibles ou les disjoncteurs fonctionnent correctement.

(2) Nettoyer la poussière et les débris pour assurer une bonne dissipation de la chaleur.

(3) Inspectez les connexions du câble pour le relâchement ou la corrosion.

(4) Testez l'état des dispositifs de protection des surtensions.

Sous utilisation et maintenance normales, une boîte de combinaison PV de haute qualité peut durer 10 à 20 ans. Cependant, sa durée de vie réelle dépend des conditions environnementales (par exemple, la température, l'humidité) et les pratiques de maintenance.

6. Sécurité élevée des boîtes de combinaison PV

Les boîtes de combinaison PV de haute qualité comportent une protection contre les surintensités, la protection contre la foudre et les conceptions étanches, assurant une sécurité élevée. Cependant, des produits de basse qualité ou une mauvaise installation peuvent entraîner des incendies ou des dommages à l'équipement. Par conséquent, il est essentiel de choisir un fabricant réputé comme Cnlonqcom. Avec dix ans d'expérience dans l'industrie photovoltaïque, nous offrons des technologies de pointe et des services après-vente fiables pour protéger votre sécurité électrique.

Conclusion

Bien que les boîtes de combinaison PV puissent ne pas être aussi perceptibles que les modules PV ou les onduleurs, ils jouent un rôle indispensable dans le système. Qu'il s'agisse d'un petit système sur le toit pour les maisons ou d'une centrale solaire à grande échelle, la boîte de combinaison est cruciale pour assurer une transmission de puissance et un fonctionnement en toute sécurité.

Choisissez Cnlonqcom pour la fiabilité et la tranquillité d'esprit! Travaillons ensemble pour protéger l'avenir de l'énergie verte!
