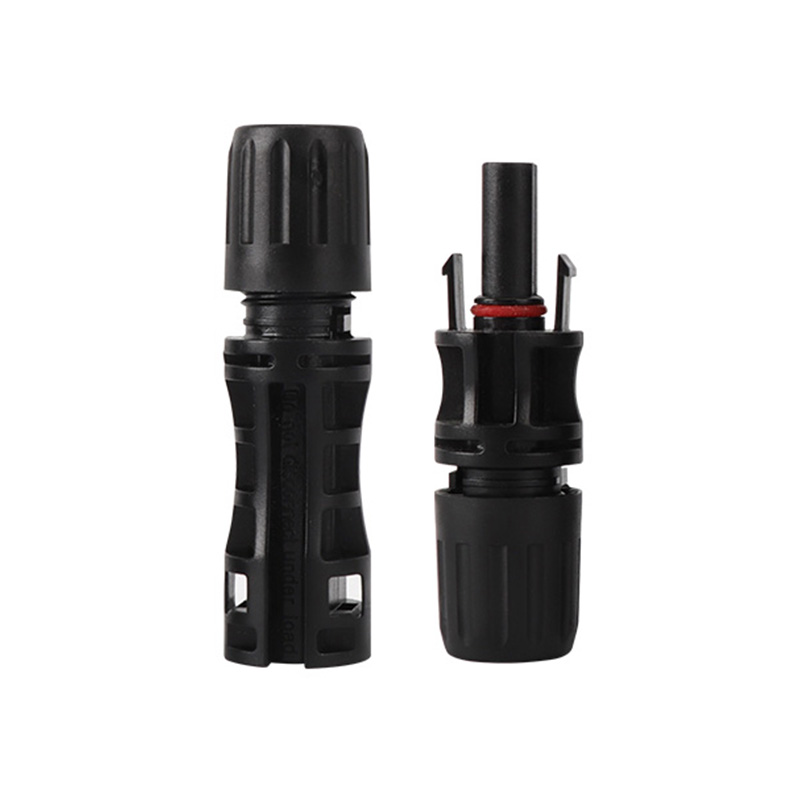

Connecteur solaire LMC4

CNLonQcom est une usine chinoise spécialisée dans la production en gros de connecteurs solaires LMC4. Les connecteurs solaires LMC4 sont principalement utilisés pour interconnecter des chaînes de cellules solaires, offrant d'excellentes performances électriques et mécaniques. Ils sont conçus pour des tensions nominales de 1 000 V et 1 500 V, avec des courants nominaux disponibles de 30 A, 45 A et 60 A.

Modèle:PV-30A(1000V) PV-45A(1000V)

envoyer une demande

Description du produit

Les connecteurs solaires LMC4 de qualité sont dotés de boîtiers isolants à haute résistance qui résistent aux températures élevées, à la corrosion, à la vapeur, aux vibrations et à la compression.

1.Ils ont une faible résistance de contact et une grande fiabilité.
2. Les connecteurs solaires LMC4 empêchent les fuites de substances nocives et ne polluent pas l'environnement.
3. Ils réduisent efficacement les pertes dans le faisceau de câblage et améliorent l'efficacité du système.
4. Ils disposent de fonctions de sécurité complètes qui empêchent efficacement les risques tels que les courts-circuits, les surcharges et la surchauffe.

PV-30A(1000V) PV-45A(1000V)

DONNÉES TECHNIQUES

Système de connecteur	Î¦2.5mm; Î¦4mm; Î¦6mm
Tension nominale	1000V CC
Courant nominal	30A(2.5mm²;4mm²; 6mm²; 14 AWG ; 12 AWG ; 10AWG) 45A(4mm²; 6mm²; 12 AWG ; 10AWG)
Tension d'essai	6 kV (50 Hz, 1 minute)
Plage de température ambiante	-40â ...+90â (CEI) -40â ...+75â (UL)
Température limite supérieure	+105â (CEI)
Degré de protection, accouplé	IP67
non accouplé	IP2X
Résistance de contact des connecteurs enfichables	0.5m©
Classe de sécurité	Ⅱ
Matériel de contact	Messing, alliage de cuivre verzinnt, étamé
Matériau d'isolation	PC/OPP
Système de verrouillage	Snap-in
Classe de flamme	UL-94-Vo
Essai au brouillard salin, degré de sévérité 5	CEI 60068-2-52

DESSIN DIMENSIONNEL (MM)

PV-30A(1500V) PV-45A(1500V) PV-60A(1500V)

DONNÉES TECHNIQUES

Système de connecteur	Î¦2.5mm; Î¦4mm; Î¦6mmï¼Î¦10mm
Tension nominale	1500V CC
Courant nominal	30A(2.5mm²;4mm²; 6mm²; 14 AWG ; 12 AWG ; 10AWG) 45A(4mm²; 6mm²; 12 AWG ; 10 AWG) 60A(10mm²; 8AWG)
Tension d'essai	6 kV (50 Hz, 1 minute)
Plage de température ambiante	-40â ...+90â (CEI) -40â ...+75â (UL)
Température limite supérieure	+105â (CEI)
Degré de protection, accouplé	IP67
non accouplé	IP2X
Résistance de contact des connecteurs enfichables	0.5m©
Classe de sécurité	Ⅱ
Matériel de contact	Matériau de contact Messing, alliage de cuivre verzinnt, étamé
Matériau d'isolation	PC/PV
Système de verrouillage	Snap-in
Classe de flamme	UL-94-Vo
Essai au brouillard salin, degré de sévérité 5	CEI 60068-2-52

DESSIN DIMENSIONNEL (MM)

PV-30A(1000V)-BD

DONNÉES TECHNIQUES

Système de connecteur	Î¦2.5mm; Î¦4mm; Î¦6mmï¼Î¦10mm
Tension nominale	1000V CC
Courant nominal	30A(2.5mm²;4mm²; 6mm²; 14 AWG ; 12 AWG ; 10AWG) 45A(4mm²; 6mm²; 12 AWG ; 10 AWG)
Tension d'essai	6 kV (50 Hz, 1 minute)
Plage de température ambiante	-40â ...+90â (CEI) -40â ...+75â (UL)
Température limite supérieure	+105â (CEI)
Degré de protection, accouplé	IP67
non accouplé	IP2X
Résistance de contact des connecteurs enfichables	0.5m©
Classe de sécurité	Ⅱ
Matériel de contact	Messing, alliage de cuivre verzinnt, étamé
Matériau d'isolation	PC/OPP
Système de verrouillage	Snap-in
Classe de flamme	UL-94-Vo
Essai au brouillard salin, degré de sévérité 5	CEI 60068-2-52

DESSIN DIMENSIONNEL (MM)

PV-30A(1500V)-BD

DONNÉES TECHNIQUES

Système de connecteur	Î¦2.5mm; Î¦4mm; Î¦6mmï¼Î¦10mm
Tension nominale	1000V CC
Courant nominal	30A(2.5mm²;4mm²; 6mm²; 14 AWG ; 12 AWG ; 10AWG)
Tension d'essai	6 kV (50 Hz, 1 minute)
Plage de température ambiante	-40â ...+90â (CEI) -40â ...+75â (UL)
Température limite supérieure	+105â (CEI)
Degré de protection, accouplé	IP67
non accouplé	IP2X
Résistance de contact des connecteurs enfichables	0.5m©
Classe de sécurité	Ⅱ
Matériel de contact	Messing, alliage de cuivre verzinnt, étamé
Matériau d'isolation	PC/PV
Système de verrouillage	Snap-in
Classe de flamme	UL-94-Vo
Essai au brouillard salin, degré de sévérité 5	CEI 60068-2-52

DESSIN DIMENSIONNEL (MM)

Appel d'offres

Q1 : Êtes-vous une société commerciale ou une usine ?
A1 : Oui, CNLonQcom est une usine chinoise. Nous sommes le fabricant de connecteurs solaires LMC4 avec plus de 10 ans d'expérience dans le domaine. Nous acceptons les OEM et ODM.

Q2 : Comment est le contrôle de qualité dans votre usine ?
A2 : Tous les produits subissent une inspection à 100 % avant expédition.

Q3 : Quelles sont les conditions de paiement acceptables ?
A3: Nous acceptons les cartes de crédit, les virements Western Union, PayPal ou les virements bancaires.
