Quels sont les scénarios d’utilisation des boîtiers de combinaison DC ?

Le principe de fonctionnement d'unboîte de combinaisonimplique principalement la connexion et la protection des circuits. Lorsque les modules photovoltaïques génèrent de l'énergie CC, ils sont connectés au port d'entrée du boîtier de combinaison via des câbles. Les circuits à l'intérieur du boîtier de combinaison combinent et distribuent cette puissance CC, puis transmettent la puissance CC combinée à un onduleur ou à un autre équipement. Pendant le processus de combinaison, le boîtier de combinaison surveille des paramètres tels que le courant, la tension et la puissance pour chaque chaîne photovoltaïque, et met en œuvre des dispositifs de protection contre les courts-circuits, les connexions inversées et les surintensités.

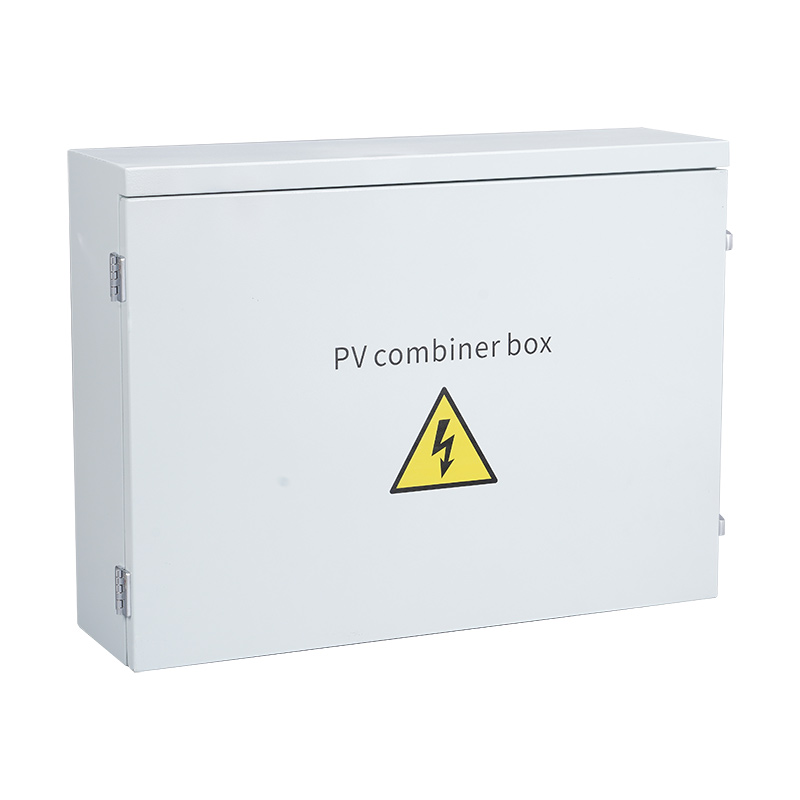

1. Boîtier de combinaison CC

Cela combine plusieursCCcourants générés par un panneau solaire à l’entrée de l’onduleur. Pour réduire l'impact sur le réseau et éviter d'endommager l'onduleur en raison d'une tension excessive, une connexion parallèle multicanal est généralement utilisée. En fonction de la plage de tension CC d'entrée de l'onduleur, un certain nombre de modules PV présentant les mêmes spécifications sont connectés en série pour former une chaîne de modules PV. Ces chaînes sont ensuite connectées au boîtier de combinaison de protection contre la foudre du réseau photovoltaïque. La sortie est ensuite acheminée via un parafoudre et un disjoncteur, facilitant la connexion aux onduleurs suivants.

2. Boîtier de combinaison AC

Il est utilisé pour les systèmes de production d'énergie photovoltaïque composés d'onduleurs string et est installé entre le côté sortie AC de l'onduleur et le point/charge de connexion au réseau. Il est équipé de disjoncteurs d'entrée, de disjoncteurs de sortie, de parafoudres AC et d'instruments de surveillance intelligents en option (surveillance de la tension, du courant, de la puissance, de l'énergie électrique et d'autres signaux du système). Sa fonction principale est de combiner les courants de sortie de plusieurs onduleurs et de protéger les onduleurs contre les dommages causés par le côté/charge de la connexion au réseau CA. Il sert de point de déconnexion de la sortie de l'onduleur, améliore la sécurité du système et protège la sécurité du personnel d'installation et de maintenance.

Remarques sur l'installation électrique du boîtier de raccordement

(1) Seuls des ingénieurs électriciens professionnels peuvent utiliser et connecter les fils ; le fonctionnement et le câblage doivent être conformes aux normes en vigueur du pays et de la zone locale ;

(2) Avant d'installer leboîte de combinaison, utilisez un mégohmmètre pour effectuer des tests d'isolation sur les composants internes.

(3) La disposition et l'espacement des composants dans la boîte doivent être conformes aux dispositions des réglementations en vigueur et doivent garantir les exigences de mise en service, d'exploitation, de maintenance, d'inspection et de sécurité d'exploitation.

(4) L'entrée et la sortie ne peuvent pas être connectées en sens inverse.

(5) Après avoir connecté la boîte de jonction de protection contre la foudre PV au système de production d'énergie PV, la borne de mise à la terre du boîtier de protection contre la foudre doit être connectée de manière fiable au fil de terre ou à la barre omnibus de protection contre la foudre.

(6) Lors du raccordement du câblage externe, assurez-vous que les vis sont serrées pour empêcher le câblage de se desserrer.

(7) Un schéma du système qui ne se décolore pas et les schémas de câblage secondaire nécessaires doivent être solidement apposés à l'intérieur du boîtier ou sur la porte de l'armoire.

(8) Des câbles ignifuges doivent être utilisés pour le câblage. Ils doivent être disposés proprement, joliment et solidement installés pour assurer un bon contact.
