Comprendre les disjoncteurs à boîtier moulé (MCCB) : les « gardiens » de la sécurité des circuits électriques

Dans les systèmes de distribution d'énergie basse tension, il existe un dispositif clé qui protège discrètement la sécurité des circuits : leDisjoncteur à boîtier moulé(MCCB). Contrairement aux gros moteurs qui fonctionnent avec un rugissement ou aux instruments de précision qui attirent l'attention, le MCCB est devenu un « gardien de sécurité » indispensable dans des scénarios tels que la production industrielle, les systèmes électriques des bâtiments et les nouvelles applications énergétiques, grâce à ses fortes capacités de protection et sa grande adaptabilité. Aujourd'hui, nous allons explorer ce dispositif sous plusieurs dimensions pour découvrir les secrets de la façon dont il protège la sécurité des circuits.

I. Apprendre à connaître les MCCB : que sont-ils et qu'est-ce qui les différencie ?

Essentiellement, un MCCB est un dispositif électrique de protection utilisé dans les systèmes de distribution d'énergie basse tension, avec son rôle principal de « gardien » de la sécurité des circuits. Structurellement, il se compose principalement de boîtiers en plastique isolés à haute résistance, de contacts conducteurs et de déclencheurs. Le boîtier isolé protège non seulement les composants internes des interférences externes, mais prévient également efficacement les risques de choc électrique.

De nombreuses personnes confondent les MCCB avec les disjoncteurs miniatures (MCB) les plus courants, mais il existe des différences significatives entre les deux. Par rapport aux MCB, les MCCB ont un courant nominal plus élevé (généralement compris entre 63 A et 1 600 A) et un pouvoir de coupure plus élevé, ce qui leur permet de gérer des scénarios électriques de forte puissance. Par exemple, les disjoncteurs sont couramment utilisés dans les prises domestiques et les circuits d'éclairage, tandis que les disjoncteurs sont davantage utilisés pour protéger les moteurs dans les ateliers d'usine et les circuits de distribution d'énergie principaux dans les grands bâtiments.

II. Dévoilement des fonctions de base : comment les MCCB protègent-ils la sécurité des circuits ?

La valeur fondamentale des MCCB réside dans la « protection », qui peut être décomposée en trois fonctions clés pour contrer les risques de panne de circuit de différentes dimensions.

Le premier est la protection contre les surcharges. Lorsque le courant dans un circuit dépasse continuellement le courant nominal du disjoncteur - par exemple lorsque plusieurs appareils dans une usine démarrent simultanément, provoquant une charge excessive - la bande bimétallique à l'intérieur du disjoncteur chauffe et se déforme en raison de l'effet thermique du courant. Cela déclenche alors le mécanisme de déclenchement pour couper rapidement le circuit. Ce processus empêche efficacement la couche isolante des fils de brûler en raison d'une surchauffe prolongée, arrêtant ainsi les incendies à la source.

Deuxièmement, la protection contre les courts-circuits. Un court-circuit est l’un des défauts les plus dangereux d’un circuit. Lorsque cela se produit, la montée soudaine d’un courant massif peut brûler l’équipement et même provoquer des explosions. À ce stade, le déclencheur électromagnétique du MCCB entre en jeu : la forte force électromagnétique générée par le courant important attire rapidement le noyau de fer, poussant le mécanisme de déclenchement à couper le circuit en quelques millisecondes - comme un "frein d'urgence" pour le circuit - minimisant au maximum les pertes dues aux défauts.

De plus, en fonction des besoins des différents scénarios d'application, les MCCB peuvent être équipés de fonctions de protection supplémentaires. Par exemple, l'ajout d'un module de courant résiduel permet une protection contre les fuites pour éviter les chocs électriques ; l'installation d'un module de protection contre les surtensions/sous-tensions protège les équipements de précision des dommages causés par des anomalies de tension, démontrant pleinement la flexibilité de ses fonctions.

III. Paramètres clés : les « indicateurs concrets » pour sélectionner le bon appareil

Pour garantir que les MCCB offrent une protection optimale, la sélection des bons paramètres est cruciale. Les paramètres de base suivants déterminent directement si un disjoncteur peut être adapté à des scénarios électriques spécifiques.

Le courant nominal (In) est un paramètre fondamental, faisant référence au courant maximum que le disjoncteur peut transporter en continu. Il doit être adapté avec précision en fonction de la puissance de charge. Par exemple, dans un système photovoltaïque (PV), le courant nominal du MCCB doit être sélectionné en fonction du courant de sortie du générateur photovoltaïque : il ne doit être ni trop faible (pour éviter des déclenchements fréquents) ni trop élevé (pour éviter de perdre son objectif de protection).

Le pouvoir de coupure (Icu/Ics) est lié à la capacité de gestion des défauts, faisant référence au courant de défaut maximum que le disjoncteur peut interrompre en toute sécurité. Lors de la sélection d'un MCCB, il est nécessaire de prendre en compte la valeur calculée du courant de court-circuit du système de distribution d'énergie. Si le pouvoir de coupure est insuffisant, le disjoncteur peut ne pas réussir à couper efficacement le circuit lors d'un défaut de court-circuit, entraînant des accidents de sécurité plus graves.

La tension nominale (Ue) doit correspondre au niveau de tension du circuit. Les valeurs nominales courantes incluent 220 V monophasé et 380 V triphasé. Une inadéquation de tension affectera non seulement le fonctionnement normal du disjoncteur, mais peut également endommager les composants internes.

La courbe de déclenchement détermine la sensibilité de la protection. Les types de courbes courants (B, C, D) conviennent à différentes charges. Par exemple, la courbe C s'applique aux charges d'éclairage et d'alimentation générale, tandis que la courbe D, avec une tolérance plus élevée pour les courants d'appel, est plus adaptée aux équipements avec des courants de démarrage élevés, tels que les moteurs et les compresseurs.

IV. Des applications variées : une « barrière de sécurité » de l'industrie à la vie quotidienne

Grâce à leurs excellentes performances, les MCCB sont utilisés dans presque tous les aspects de la distribution d'énergie basse tension.

Dans le domaine de la distribution d'énergie industrielle, les MCCB agissent en tant que « gestionnaires de sécurité » dans les ateliers d'usine, assurant une protection contre les surcharges et les courts-circuits pour les équipements de haute puissance tels que les moteurs, les lignes de production et les grandes machines-outils, garantissant que les processus de production ne sont pas interrompus par des défauts de circuit.

Dans les systèmes électriques des bâtiments, que ce soit dans les centres commerciaux, les immeubles de bureaux ou les immeubles résidentiels de grande hauteur, les MCCB sont souvent utilisés comme interrupteurs principaux dans les boîtes de distribution ou comme interrupteurs de protection pour la distribution électrique au sol. Ils garantissent la sécurité électrique de l'ensemble du bâtiment et préviennent les pannes de courant à grande échelle ou les incendies causés par des défauts de circuits locaux.

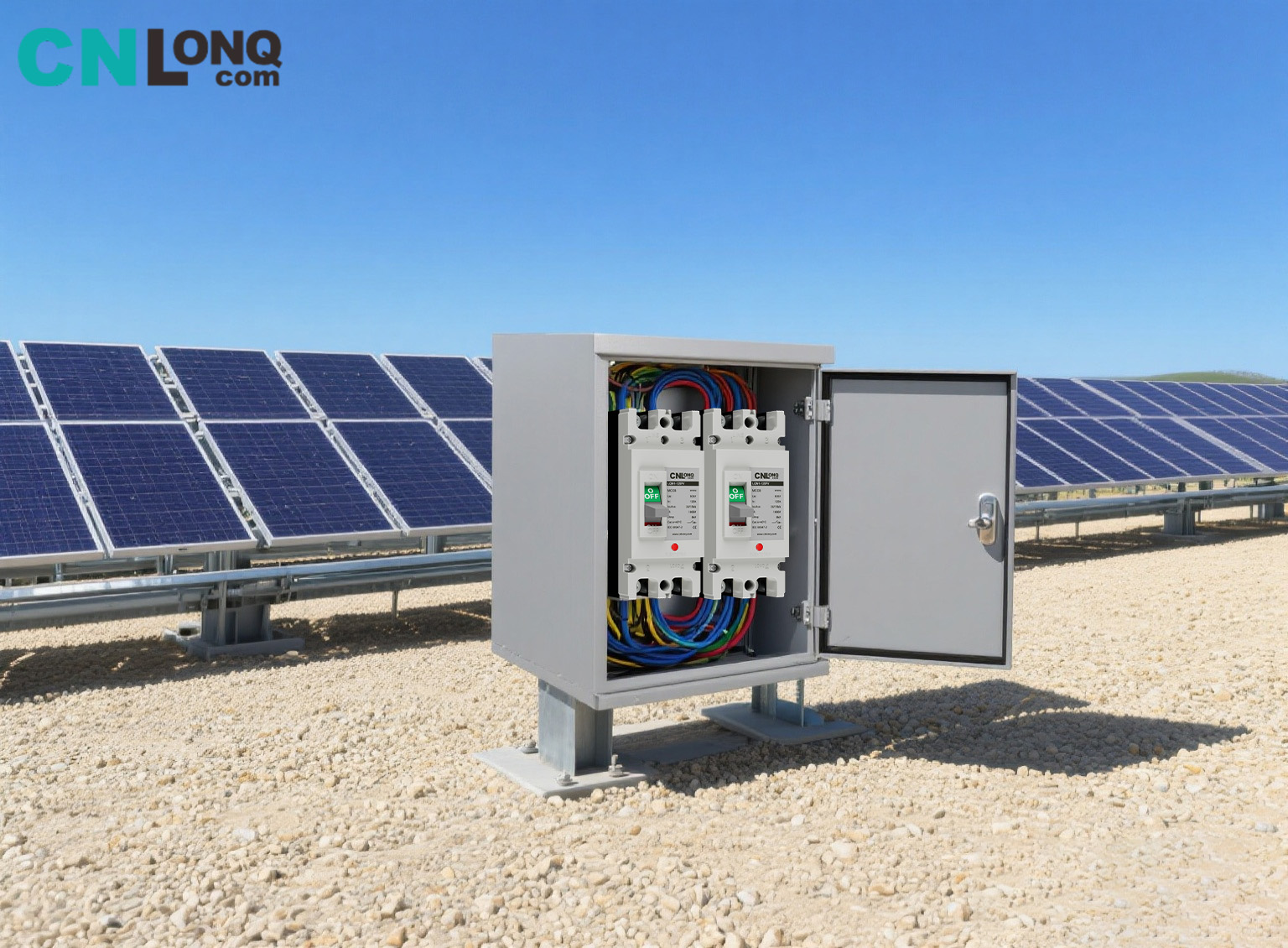

Dans le nouveau secteur énergétique, leur rôle est tout aussi crucial. Dans les systèmes photovoltaïques, les MCCB sont installés dans les boîtiers de combinaison et du côté de l'onduleur pour protéger les circuits de sortie des panneaux photovoltaïques ; dans les systèmes de stockage d'énergie, ils protègent les circuits des batteries, empêchant les risques de sécurité tels que la surcharge et les courts-circuits des batteries, et offrant une protection pour l'application d'énergie propre.

Même dans les scénarios civils à haute puissance tels que les villas et les grandes résidences, les MCCB peuvent fournir une protection fiable pour les appareils électroménagers à haute puissance tels que les climatiseurs centraux, les chauffe-eau électriques et les systèmes de purification d'eau dans toute la maison, résolvant ainsi le problème du courant nominal insuffisant dans les MCB ordinaires.

V. Principaux avantages : Pourquoi les MCCB sont-ils le « choix privilégié » ?

Par rapport à d’autres dispositifs de protection, les MCCB présentent des avantages distincts, ce qui constitue l’une des principales raisons de leur application généralisée.

Une forte adaptabilité environnementale est un point fort majeur. Le boîtier en plastique isolé à haute résistance peut résister aux environnements difficiles tels que les températures élevées, les basses températures, l'humidité et les rayons UV. Que ce soit dans les centrales photovoltaïques extérieures ou dans les salles de distribution en sous-sol, les MCCB peuvent fonctionner de manière stable et sont moins susceptibles de vieillir ou de tomber en panne en raison de facteurs environnementaux.

La grande fiabilité se reflète dans la précision des composants de base. Les éléments clés tels que les déclencheurs maintiennent une précision stable, et il y a peu de risque de mauvais fonctionnement ou de défaillance de la protection lors d'une utilisation à long terme, offrant ainsi une protection continue pour la sécurité du circuit.

Une utilisation et une maintenance faciles abaissent le seuil d’utilisation. Avec une structure compacte et une taille modérée, les MCCB peuvent être directement intégrés dans divers équipements de distribution d'énergie sans outils complexes lors de l'installation. L'entretien quotidien nécessite uniquement des contrôles réguliers pour détecter tout dommage au boîtier ou tout câblage desserré, ainsi qu'un test manuel annuel du « bouton de déclenchement » : aucun remplacement fréquent de composant n'est nécessaire, ce qui réduit considérablement les coûts d'exploitation et de maintenance.

De plus, une bonne extensibilité permet aux MCCB de s’adapter aux besoins intelligents. En ajoutant des contacts auxiliaires et des modules d'alarme, des fonctions telles que la surveillance à distance et l'alarme de défaut peuvent être réalisées, répondant ainsi aux exigences de gestion intelligente des systèmes de distribution d'énergie modernes.

VI. Utilisation et maintenance : garantir le fonctionnement du « gardien » à long terme

Pour garantir que les MCCB maintiennent des performances stables sur le long terme, une utilisation standardisée et un entretien régulier sont essentiels.

Le strict respect des normes d’installation est requis. Lors du câblage, les bornes doivent être serrées pour éviter la surchauffe causée par un mauvais contact ; les fils sous tension, les fils neutres et les fils de terre doivent être connectés correctement. Inverser la polarité peut rendre la fonction de protection inefficace, créant ainsi des risques potentiels pour la sécurité.

L'entretien quotidien ne doit pas être négligé. Il est recommandé de vérifier tous les trimestres l'absence de dommages au boîtier, de fissures et de bornes desserrées. Chaque année, appuyez manuellement sur le « bouton de déclenchement » pour tester si la fonction de protection fonctionne normalement — si le bouton ne parvient pas à déclencher un déclenchement, une inspection ou un remplacement en temps opportun est nécessaire.

Parallèlement, il faut garder à l'esprit les tabous du remplacement : après un déclenchement sur défaut, ne réarmez pas le disjoncteur aveuglément. Tout d'abord, identifiez la cause du défaut (par exemple, un équipement surchargé ou des points de court-circuit dans la ligne) et ne la réinitialisez qu'une fois le défaut résolu. Si le disjoncteur se déclenche à plusieurs reprises ou si le boîtier est endommagé, il doit être remplacé rapidement même s'il n'y a aucun dommage externe évident — un « mauvais fonctionnement » n'est pas autorisé, car il peut entraîner des accidents de sécurité dus au vieillissement de l'équipement.

De la structure de base aux fonctions de base, de la sélection des paramètres à l'application pratique, les MCCB constituent une solide « barrière de sécurité » pour les systèmes de distribution d'énergie basse tension. Les comprendre et les utiliser correctement garantira mieux la sécurité des circuits et fournira un soutien solide au fonctionnement stable de la production et de la vie quotidienne.
