Le rôle des fusibles dans les systèmes photovoltaïques et comment choisir les bons

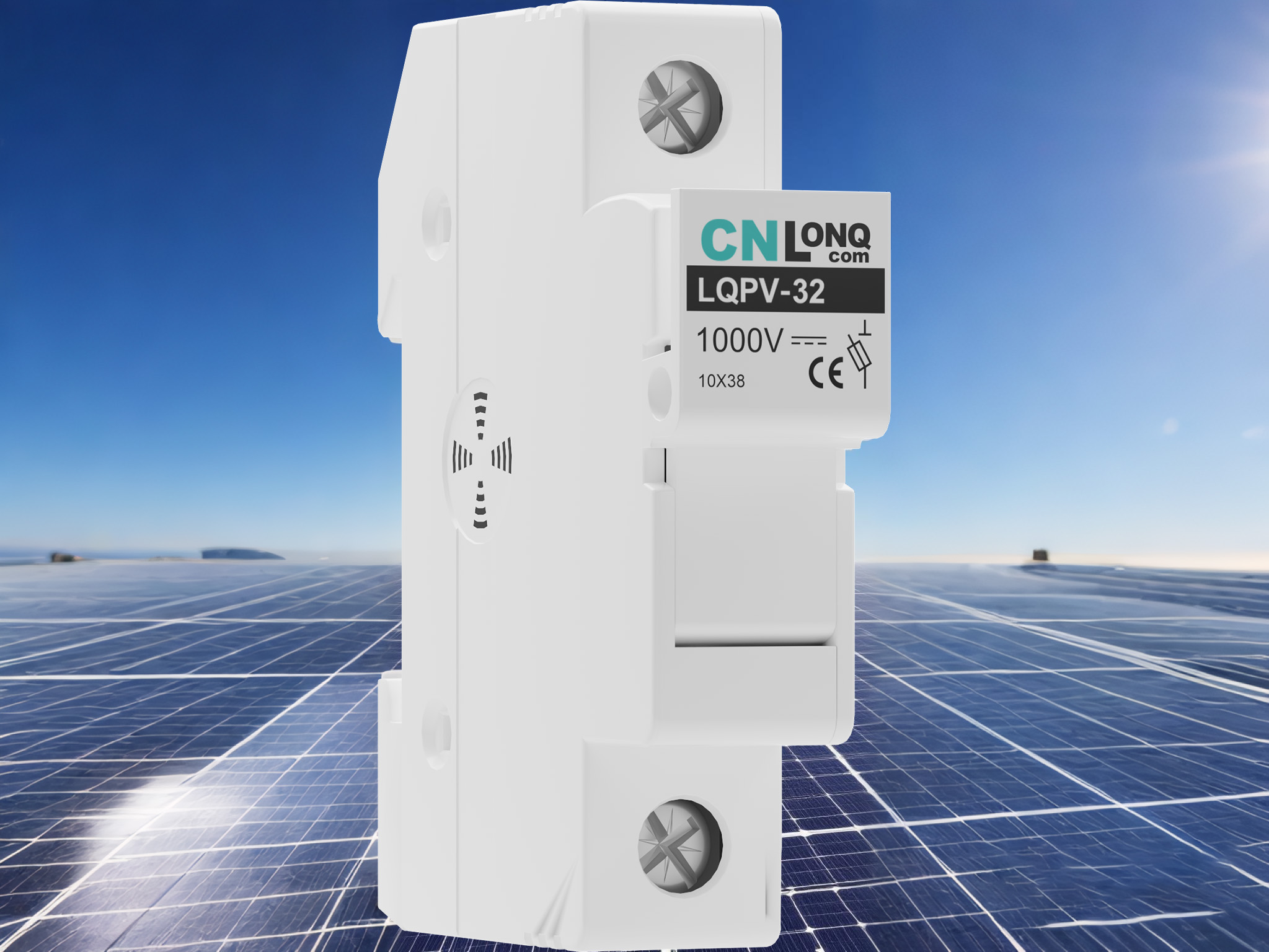

La fonction des fusibles dans les systèmes PV

Protection contre les surintensités

À la base, un fusible est un dispositif de sécurité électrique conçu pour protéger un circuit électrique. Dans le contexte d'un système photovoltaïque, il agit comme une sentinelle vigilante, surveillant constamment le flux de courant. Lorsque le courant dépasse un niveau sûr et prédéterminé (le courant nominal du fusible), la bande ou le fil métallique du fusible, connu sous le nom de l'élément, fond. Cela casse efficacement le circuit, arrêtant l'écoulement d'un courant excessif. Ce faisant, cela empêche les dommages aux composants sensibles tels que les panneaux solaires, les onduleurs et les contrôleurs de charge. Sans cette protection, la surintensité pourrait entraîner une surchauffe, une défaillance des composants et même des incendies.

Protection de court-circuit

Les courts-circuits sont un scénario particulièrement dangereux dans les systèmes PV. Ils se produisent lorsqu'un chemin de faible résistance est créé entre deux points dans le circuit, permettant à une vague massive de courant de s'écouler. Cela peut être causé par un câblage endommagé, un composant défectueux ou une mauvaise installation. Les fusibles sont conçus pour répondre rapidement aux courts-circuits. En cas de tel défaut, l'élément de fusible fond presque instantanément, déconnectant la section défectueuse du circuit. Cela protège non seulement les composants directement impliqués dans le court-circuit, mais empêche également le courant excessif de se propager et de nuire à l'ensemble du système PV.

Prévention des incendies

Les incendies électriques sont un risque important dans tout système électrique, et les installations PV ne font pas exception. Les surintensités et les courts-circuits peuvent générer une chaleur intense, qui peut enflammer les matériaux inflammables à proximité. Les fusibles sont une ligne de défense essentielle contre cette menace. En interrompant rapidement le flux d'électricité lorsque des anomalies sont détectées, elles réduisent le risque de surchauffe et les incendies ultérieurs. Ceci est crucial non seulement pour la sécurité du système PV lui-même, mais aussi pour l'environnement environnant, y compris les bâtiments et le personnel.

Types de fusibles: avec et sans lumières indicatrices

Fusibles non allumés

Les fusibles non éclairés sont de type plus traditionnel. Ils sont simples dans la conception et la fonction. Lorsqu'un défaut se produit et que le fusible souffle, il n'y a aucune indication visuelle sur le fusible lui-même. Pour déterminer si un fusible non éclairé a soufflé, il faut généralement utiliser un multimètre ou inspecter visuellement le circuit pour des signes de perte de puissance. Ces fusibles sont souvent plus rentables et conviennent aux applications où le coût est une préoccupation principale, comme dans les systèmes PV résidentiels à petite échelle ou dans les situations où le système est régulièrement surveillé et maintenu. Cependant, leur manque d'indication visuelle peut rendre la détection de défauts plus de temps - en particulier dans les installations PV grandes ou complexes.

Fusibles allumés

Les fusibles allumés, en revanche, sont livrés avec une fonctionnalité supplémentaire - un voyant. Lorsque le fusible souffle et que le circuit est interrompu, la lumière sur le fusible s'allume. Cela fournit une indication visuelle immédiate et claire que le fusible a déclenché. Dans les grandes usines PV commerciales ou industrielles, où il peut y avoir de nombreux fusibles répartis dans une large zone, cette caractéristique est inestimable. Le personnel de maintenance peut rapidement identifier le fusible soufflé sans avoir à tester chacun individuellement. Cela réduit considérablement le temps consacré au diagnostic et à la réparation des défauts, minimisant les temps d'arrêt et assurant le fonctionnement continu du système PV.

Comment sélectionner le bon fusible pour votre système PV

Considérez le courant nominal

Le courant nominal d'un fusible est la quantité maximale de courant qu'il peut transporter en continu sans fondre. Lors du choix d'un fusible pour un système PV, il est crucial de faire correspondre le courant nominal du fusible au courant maximum que le circuit devrait transporter. Si le courant nominal est trop faible, le fusible peut souffler dans des conditions de fonctionnement normales, provoquant des perturbations inutiles au système. Inversement, si le courant nominal est trop élevé, le fusible peut ne pas souffler lorsqu'un surintensité ou un court-circuit se produit, laissant le système non protégé. En règle générale, pour les applications PV, le courant nominal du fusible doit être calculé en fonction du courant court-circuit des panneaux solaires. Dans de nombreux cas, un multiplicateur de 1,56 fois le courant de circuit court (ISC) du panneau solaire est utilisé comme point de départ pour déterminer la cote de fusible appropriée. Par exemple, si l'ISC d'un panneau solaire est 10A, la cote de fusible recommandée serait de 1,56 x 10a = 15,6a. L'un sélectionnerait ensuite la prochaine note de fusible standard au-dessus de cette valeur.

Évaluez la cote de tension 、

La tension de la tension d'un fusible indique la tension maximale que le fusible peut interrompre en toute sécurité. Dans un système PV, la tension peut varier en fonction des facteurs tels que le nombre de panneaux solaires en série, le type d'onduleur utilisé et les conditions de fonctionnement. Il est essentiel de sélectionner un fusible avec une cote de tension égale ou supérieure à la tension maximale que le circuit connaîtra. Dans les systèmes PV, les niveaux de tension communs varient de 48 V dans des systèmes hors réseau à 1500 V dans des installations à grande échelle de services publics. L'utilisation d'un fusible avec une cote de tension insuffisante peut entraîner un arc et un non-interruption correctement le circuit, compromettant la sécurité du système.

Facteur dans l'environnement et les conditions d'installation

Les systèmes PV sont souvent installés dans divers environnements, des toits ensoleillés aux emplacements des déserts distants. La température de fonctionnement, l'humidité et l'altitude du site d'installation peuvent tous affecter les performances du fusible. Par exemple, dans des environnements à haute température, la résistance de l'élément de fusible peut augmenter, ce qui le fait chauffer plus rapidement. Cela peut entraîner une fusion prématurée et un faux déclenchement. Certains fusibles sont conçus pour fonctionner dans une plage de température spécifique, et il est important de choisir un fusible qui peut résister aux conditions environnementales du site d'installation du système PV. De plus, si les fusibles sont installés dans un espace confiné, comme une boîte de jonction, une ventilation appropriée et une considération de dissipation thermique sont nécessaires pour assurer un fonctionnement fiable.

Recherchez des produits de haute qualité et fiables

Compte tenu du rôle critique que jouent les fusibles dans la protection des systèmes PV, il est essentiel de choisir des produits de haute qualité des fabricants réputés. Un fusible fiable aura des caractéristiques de performance cohérentes, des notes précises et une longue durée de vie. Il devrait également répondre aux normes pertinentes de l'industrie, telles que la CEI 60269 - 6 pour les fusibles PV. Les fusibles de haute qualité sont moins susceptibles de subir une défaillance prématurée, de faux déclenchement ou de ne pas interrompre le circuit en cas de besoin. La lecture des avis sur les produits, la consultation avec des experts de l'industrie et la vérification de la réputation du fabricant sont toutes des étapes utiles pour vous assurer de sélectionner un fusible fiable pour votre système PV.

En conclusion, les fusibles font partie intégrante de tout système PV, offrant une protection essentielle contre la surintensité, les courts-circuits et les incendies potentiels. Comprendre les différents types de fusibles disponibles, tels que ceux avec et sans voyants, et savoir comment sélectionner le bon fusible en fonction de facteurs tels que le courant nominal, la cote de tension et les conditions environnementales est crucial pour garantir le fonctionnement sûr et efficace de votre installation PV. En prenant des décisions éclairées lors du choix des fusibles, vous pouvez améliorer la fiabilité et la longévité de votre système PV, maximisant son potentiel d'énergie tout en minimisant le risque d'échecs coûteux et de risques de sécurité.
