Boîte de combiner PV: Guide complet des composants et installation

2025-04-15

Tout d'abord, quelle est la boîte de jonction photovoltaïque?

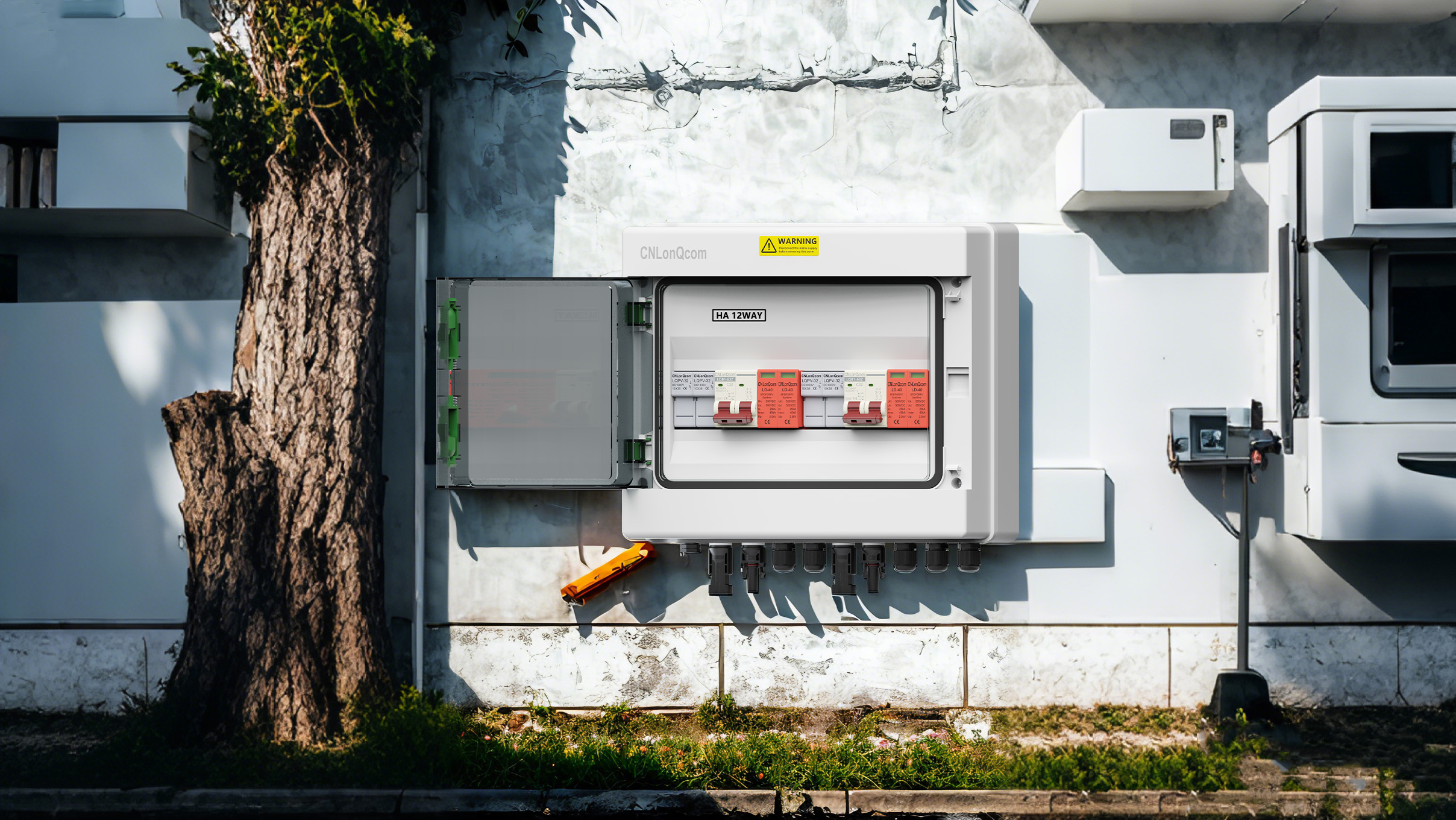

Boîte de combinaison PV(PV Combiner Box) est l'équipement électrique clé du système de production d'énergie solaire, principalement utilisé pour le courant direct centralisé des séries photovoltaïques, et fournit des fonctions de protection contre les éclairs et d'autres fonctionnalités pour assurer le fonctionnement sûr et efficace de la centrale.


Deuxièmement, la composition de la boîte de jonction photovoltaïque


Composants centraux:


Terminal d'entrée: connecter plusieurs modules PV (par exemple, 6-16 modules PV, chacun prenant en charge 10A-15A).


Fusibles/disjoncteurs: Protégez chaque chaîne contre les dommages de surintensité (généralement les spécifications DC1000V / 20A).


Module de protection contre la foudre: Protecteur de surtension SPD (capacité de décharge 40KA).


Pièces auxiliaires:


Interrupteur d'isolement CC: Circuit coupé d'urgence.


Logement étanche: grade de protection IP65, adapté à l'environnement extérieur.


Troisièmement, étapes d'installation et de câblage


1. Préparation avant l'installation:


Confirmez la position d'installation (près du tableau photovoltaïque et loin de la lumière directe du soleil).


Vérifiez la borne terrestre du récipient (résistance au sol ≤4Ω).


2. Processus de câblage:


Entrée de chaîne de groupe:


Connectez la borne correspondante par polarité (+/-) pour vous assurer que la tension de chaque borne est cohérente.


Sécurisez le connecteur MC4 pour éviter le chauffage virtuel.


Fin de sortie:


Connectez-vous à la borne d'entrée CC de l'onduleur (zone transversale du câble ≥4 mm²).




Défense de protection contre la foudre:


Le câble de terre SPD (≥ 6 mm²) se connecte à la barre de sol.


3. Test de puissance:


Mesurez la tension du circuit ouvert (correspondez à la plage d'entrée de l'onduleur).


Vérifiez si les données de surveillance intelligentes sont transmises correctement.


4. Précautions


Spécifications de sécurité:


Portez des gants d'isolation pendant le fonctionnement. Ne travaillez pas avec en direct.


Si le côté CC a une haute tension (600 V à 1500 V), vous devez définir une étiquette d'avertissement.


Suggestions de maintenance:


Nettoyez régulièrement la boîte et cochez l'état du fusible.


Testez l'efficacité du module SPD avant la saison des orages.


Cinq, suggestions de sélection


Selon la taille de la centrale:


Petit ménage: 6-8 entrée, fonction de protection de base intégrée.


Station électrique industrielle et commerciale: 12-16, avec surveillance intelligente et communication à distance.


Choisissez des boîtes de bus certifiées TUV / IEC, telles que les produits de la série CNLONQCOM, pour assurer 25 ans de protection à long terme!


La boîte de jonction photovoltaïque est le "Hub de sécurité" de la centrale, et l'installation et la maintenance correctes peuvent considérablement améliorer l'efficacité de la production d'électricité. Si vous avez besoin de recommandations de modèles ou de solutions techniques spécifiques, n'hésitez pas à consulter Cnlonqcom!
